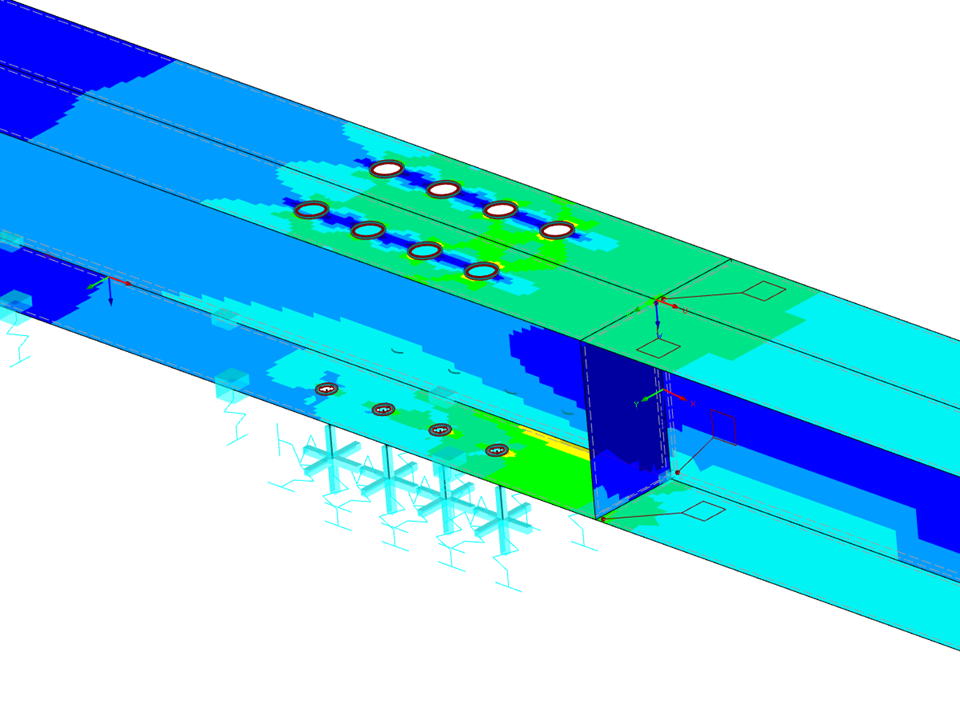

Assemblage acier-bois
| Nombre de nœuds | 177 |
| Nombre de lignes | 120 |
| Nombre de barres | 62 |
| Nombre de surfaces | 26 |
| Nombre de cas de charge | 11 |
| Nombre de combinaisons de charges | 6 |
| Poids total | 0,264 t |
| Cotation fonctionnelle | 3,892 x 0,140 x 0,603 m |
| Version du logiciel | 5.24.01 |
Base de connaissance
![Analyse vibratoire (source : [3])](/fr/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Dans le module additionnel RF-LAMINATE de RFEM, la vérification des contraintes de cisaillement dû à la torsion dans la superposition des valeurs de section nette et brute est possible. La vérification est effectuée séparément pour la direction x et y. Les sollicitations aux points de croisement des panneaux CLT sont vérifiées.
- Analyse générale des contraintes
- Sortie graphique et numérique des contraintes et des rapports de contraintes entièrement intégrés dans RFEM
- Vérification flexible avec différentes compositions de couches
- Une efficacité optimale due à un nombre réduit d'entrées requises
- Flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul
- Une matrice de rigidité globale locale de la surface est générée dans RFEM à partir du modèle de matériau sélectionné et des couches qui le compose. Les types de matériaux disponibles sont :
- Orthotrope
- Isotrope
- Défini par l'utilisateur
- Hybride (pour les combinaisons de modèles de matériau)
- Possibilité d'enregistrer les compositions des couches fréquemment utilisées dans une base de données
- Détermination des contraintes de base, de cisaillement et équivalentes
- Outre les contraintes de base, les contraintes requises selon la norme DIN EN 1995-1-1 et l'interaction de ces contraintes sont également disponibles.
- Analyse de contraintes pour les éléments structuraux de formes simples ou complexes
- Contrainte équivalente calculée selon différentes hypothèses :
- Hypothèse de la modification de forme (Von Mises)
- Hypothèse de la contrainte de cisaillement (Tresca)
- Hypothèse de contrainte normale (Rankine)
- Hypothèse de déformation principale (Bach)
- Calcul des contraintes tangentielles selon Mindlin, Kirchhoff ou les spécifications définies par l'utilisateur
- Vérification de l'état limite de service par le contrôle des déformations /déplacements de surface
- Paramètres des flèches limites définies par l'utilisateur
- Possibilité de considérer le couplage de couches
- Sortie détaillée de différents composants de contraintes et des rapports dans les tableaux et graphiques
- Résultats des contraintes pour chaque couche du modèle
- Liste des parties des surfaces vérifiées
- Possibilité de couplage de couches sans cisaillement
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
