Manuale RFEM Online | 4.4 Superfici

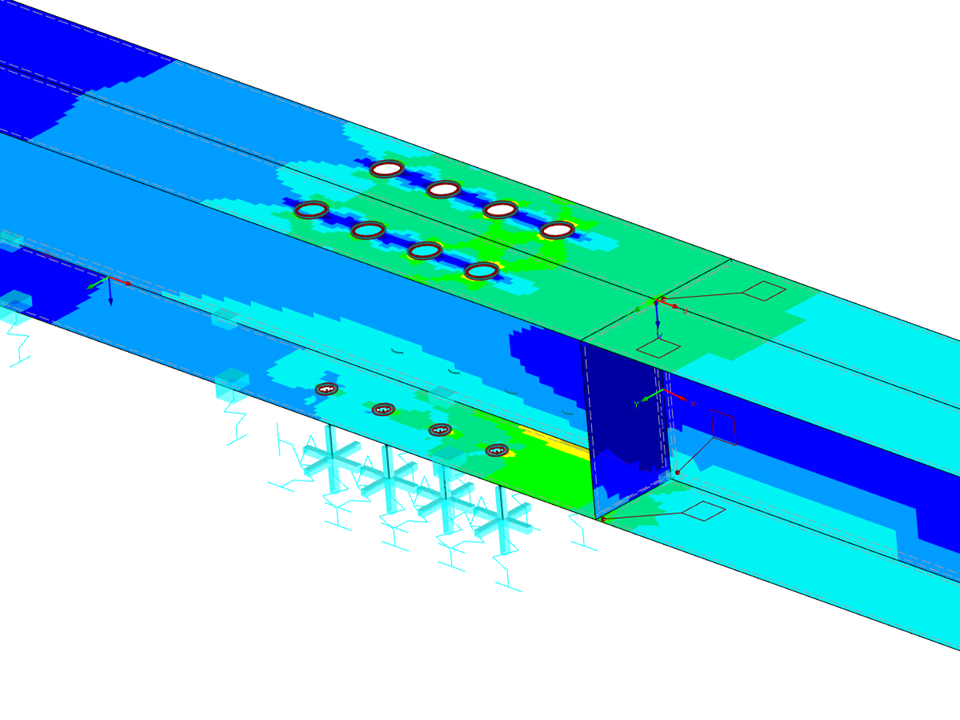

Collegamento acciaio-legno
| Numero di nodi | 177 |
| Numero di linee | 120 |
| Numero di aste | 62 |
| Numero di superfici | 26 |
| Numero di casi di carico | 11 |
| Nr. di combinazioni di carico | 6 |
| Peso totale | 0,264 t |
| Dimensioni | 3.892 x 0.140 x 0.603 m |
| Versione del programma | 5.24.01 |
![Analisi delle vibrazioni (Fonte: [3])](/it/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Nel modulo aggiuntivo RF-LAMINATE per RFEM, è possibile la verifica delle tensioni tangenziali torsionali nella sovrapposizione dei valori della sezione trasversale netta e lorda. La verifica viene eseguita separatamente nelle direzioni x e y. Vengono verificati i carichi sui punti di intersezione dei pannelli di legno a strati incrociati.
- Analisi generale delle tensioni
- Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
- Flessibilità di verifica con le composizioni di diversi strati
- Alta efficienza dovuta a un ridotto numero di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Una matrice di rigidezza globale locale della superficie in RFEM viene generata sulla base del modello del materiale selezionato e degli strati contenuti. Sono disponibili i seguenti modelli di materiale:
- ortotropo
- Isotropo
- Definito dall'utente
- Ibrido (combinazioni di modelli di materiale)
- Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
- Determinazione delle tensioni di base, di taglio ed equivalenti
- Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Calcolo delle tensioni tangenziali trasversali secondo Mindlin o Kirchhoff o specifiche definite dall'utente
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Specifiche di inflessioni limite definite dall'utente
- Possibilità di considerare l'accoppiamento tra strati
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Risultati delle tensioni per ogni strato del modello
- Lista dei componenti delle superfici progettate
- Possibile accoppiamento di strati in completa assenza di taglio
I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web di Dlubal e-tutorial/Modelli-da-scaricare Modelli da scaricare ).
Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.
