Эта модель показывает стальную балку, установленную на платформе. Конструкция включает в себя опорную пластину, которая представляет собой стабильное соединение с балкой. Конфигурация типична для промышленных приложений, где требуется высокая стабильность и несущая способность. Модель предоставляет точное представление конструктивных соединительных элементов и их расположения.

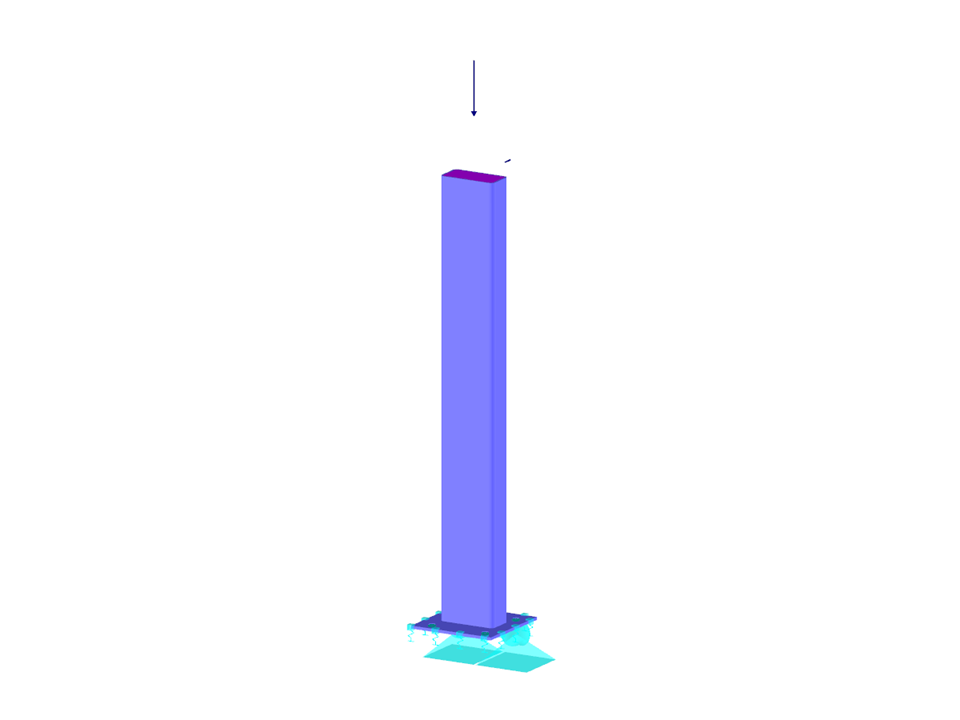

Стальная балка на платформе с опорным листом
| Количество узлов | 59 |
| Количество линий | 50 |
| Количество стержней | 2 |
| Количество поверхностей | 23 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Размеры (метрические) | 0,495 x 0,395 x 1,801 m |
| Размеры (имперские) | 1.62 x 1.3 x 5.91 feet |
| Версия программы | 5.01.00 |
