Instrukcja online programu RFEM | Powierzchnie

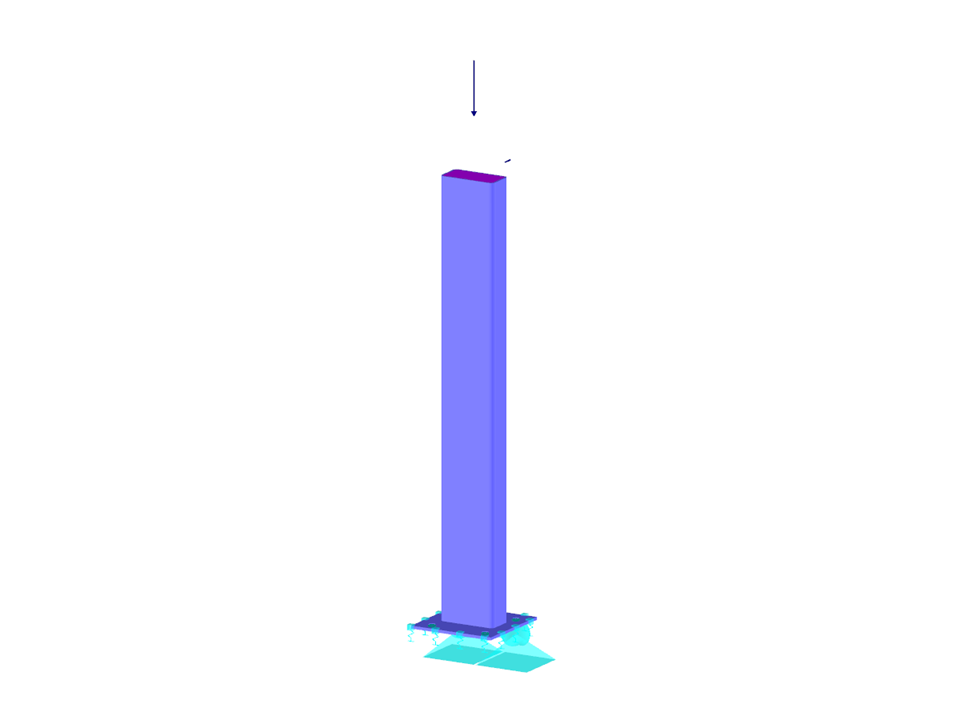

Stalowa belka na platformie
| Liczba węzłów | 59 |
| Liczba linii | 50 |
| Liczba prętów | 2 |
| Liczba powierzchni | 23 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,048 t |
| Wymiarowanie | 0,300 x 1,505 x 0,300 m |
