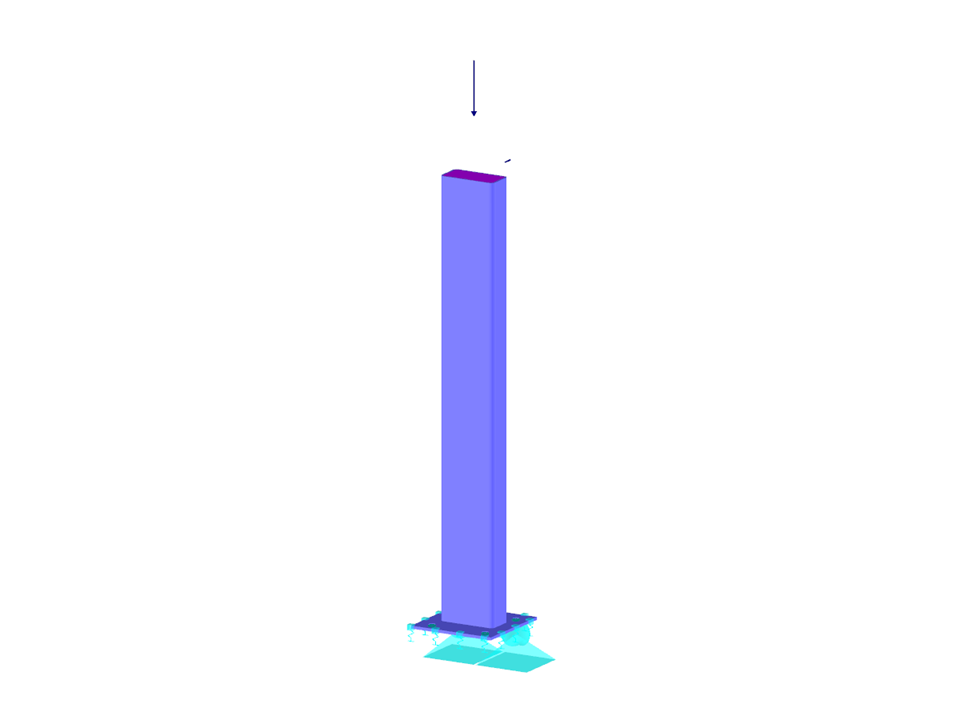

Viga de aço na plataforma
| Número de nós | 59 |
| Número de linhas | 50 |
| Número de barras | 2 |
| Número de superfícies | 23 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,048 t |
| Dimensões | 0,300 x 1,505 x 0,300 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
