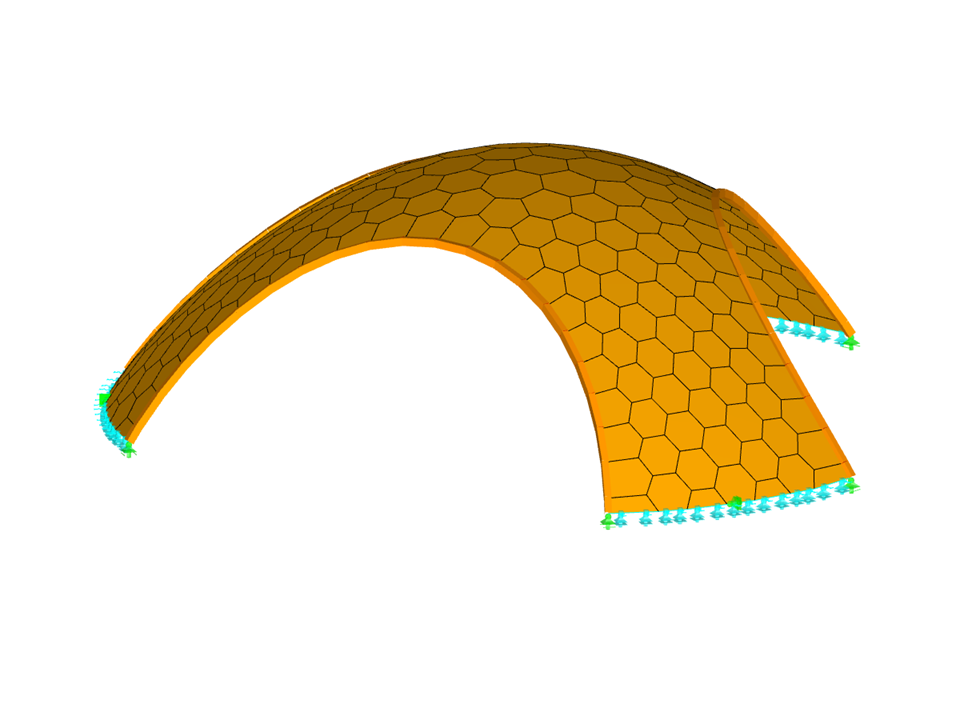

Деревянная оболочка из CLT панелей
| Количество узлов | 1674 |
| Количество линий | 2499 |
| Количество стержней | 66 |
| Количество поверхностей | 229 |
| Количество загружений | 6 |
| Количество сочетаний нагрузок | 20 |
| Количество расчетных сочетаний | 4 |
| Общий вес | 3,300 t |
| Размеры | 12,240 x 12,343 x 4,169 m |
| Версия программы | 5.24.01 |
Функции продукта
База знаний
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
Аддон Расчёт деревянных конструкций для RFEM 6/RSTAB 9 является многоцелевым и сочетает в себе большое количество дополнительных элементов. [*S16332764*] Аддон для расчета деревянных конструкций для RFEM 6
