Павильон в Diemersteiner Tal - Конструкция произвольной формы
Проект заказчика
![[DE] CP 001191 | Павильон в Diemersteiner Tal - Конструкция произвольной формы](/-/media/Images/netgenium/thumbnails/2/9/6/6/5/2966573/2966573.png?la=ru&mw=578&mlid=2B79360B1D554B7983F806C02065922E&hash=BA55E919F1DA4EC76F96FDCCC6914338CB32CAA4)
-
01

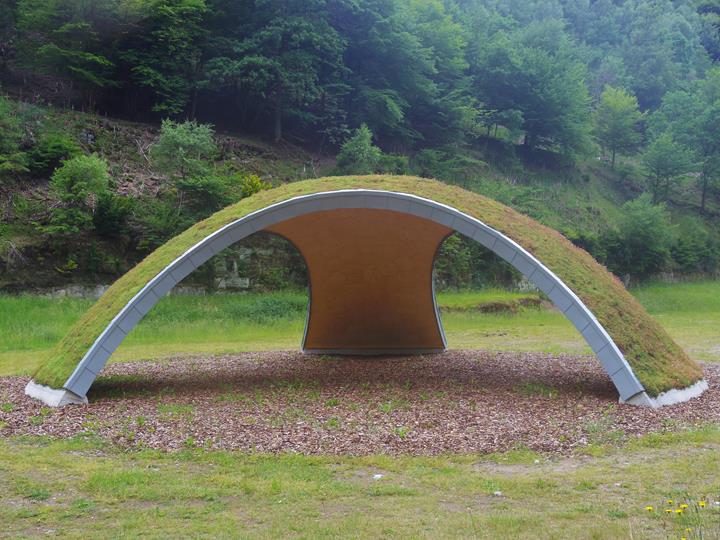

Рисунок - Деревянный павильон в Техническом университете Кайзерслаутерна (© PIRMIN JUNG)
-
01

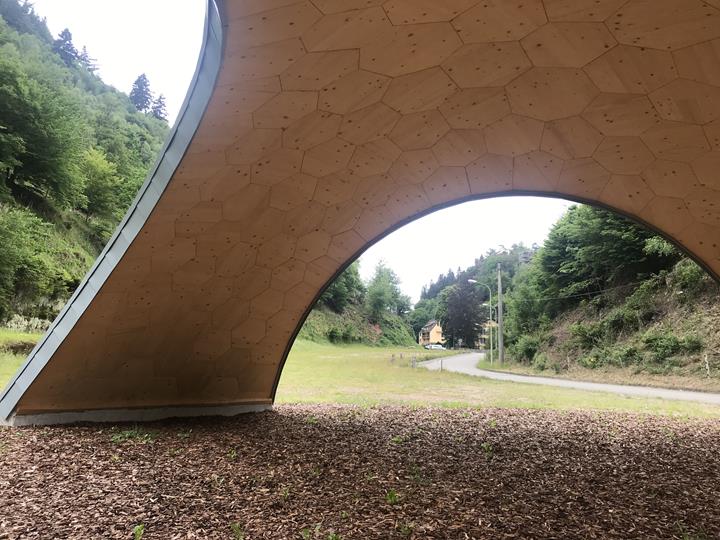

Рисунок - Деревянный павильон - внутренний вид (© PIRMIN JUNG)
-
01

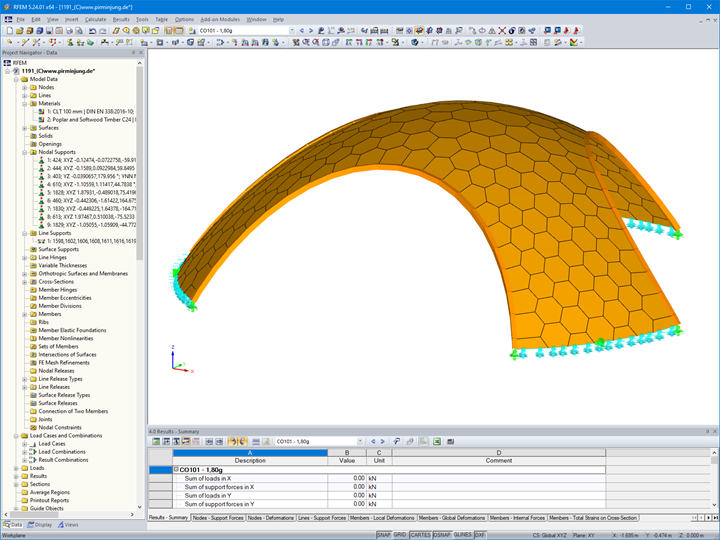

Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
01

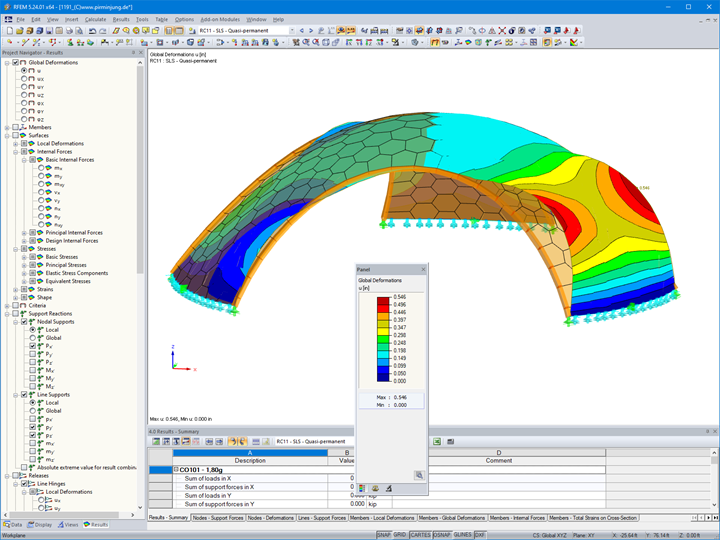

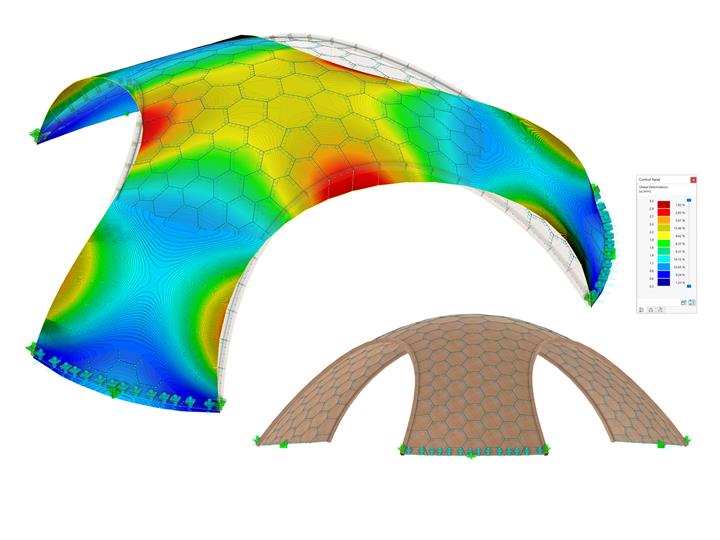

Рисунок - Деформации деревянного павильона в программе RFEM (© PIRMIN JUNG)
-
01
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
02
Рисунок - Деревянный павильон - внутренний вид (© PIRMIN JUNG)
-
02
Рисунок - Деревянный павильон в Техническом университете Кайзерслаутерна (© PIRMIN JUNG)
-
02
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
02
Рисунок - Деформации деревянного павильона в программе RFEM (© PIRMIN JUNG)
-
02
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
03
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
03
Рисунок - Деревянный павильон в Техническом университете Кайзерслаутерна (© PIRMIN JUNG)
-
03
Рисунок - Деревянный павильон - внутренний вид (© PIRMIN JUNG)
-
03
Рисунок - Деформации деревянного павильона в программе RFEM (© PIRMIN JUNG)
-
03
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
03
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
04
Рисунок - Деформации деревянного павильона в программе RFEM (© PIRMIN JUNG)
-
04
Рисунок - Деревянный павильон в Техническом университете Кайзерслаутерна (© PIRMIN JUNG)
-
04
Рисунок - Деревянный павильон - внутренний вид (© PIRMIN JUNG)
-
04
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
04
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
-
04
Рисунок - RFEM модель деревянного павильона (© PIRMIN JUNG)
С 2019 года находится в долине Димерштайнер Таль недалеко от города Кайзерслаутерн весьма необычный павильон. Его конструкция сделана исключительно из дерева и не требует никаких металлических креплений.
| Заказчик |
Технический университет Кайзерслаутерна, Германия www.uni-kl.de |
| Архитектурный проект |
Jun. Prof. Dr. Christopher Robeller "Digital Timber Construction DTC" ТУ Кайзерслаутерн www.uni-kl.de |
| Расчет конструкций |
PIRMIN JUNG www.pirminjung.de |
| Деревянная конструкция |
CLTECH GmbH & Co. KG cltech.de |
Параметры модели
Модель
Данный павильон является частью нового исследовательского кампуса, принадлежащего архитектурному факультету Технического университета в Кайзерслаутерне и служит как вход в здание.
Расчет и проектирование этого уникального и единственного своего рода здания выполняла компания PIRMIN JUNG. Для расчета поверхностей из кросс-ламинированной древесины (CLT), а также для расчета соединений, использовали инженеры из PIRMIN JUNG программу для расчета конечных элементов RFEM. Исследовательскую группу «Digital Timber Construction DTC» в Техническом университете Кайзерслаутерна потом возглавил Jun. Prof Dr. Christopher Robeller. Именно эта группа разработала программное обеспечение для производства легких панельных конструкций из CLT.
Конструкция
Деревянный павильон достигает высоты около 4 м, а его пролет составляет более 12 м. Он образует собой форму купола, из которого выступают три больших арочных крылья и соединяются с фундаментом. Конструкция оболочки затем сделана из CLT панелей толщиной всего 10 см. Поскольку компоненты конструкции подвержены в основном сжатию и лишь небольшому изгибу, потребовалось на ее строительство меньше материалов.
Для определения формы пяти-, шести- и семиугольных составных компонентов арки потребовался математический алгоритм. С помощью компьютерных расчетов затем было создано более 200 уникальных геометрических поверхностей с шириной около 60 см. Благодаря своим небольшим размерам, можно было арочные компоненты изготовить из отходов, возникающих при производстве стеновых элементов многоэтажных зданий.
Смежные панели затем соединены с помощью вклеенных буковых дюбелей и соединителей X-fix, которые представляют собой фанерные соединительные элементы типа «ласточкин хвост». Соединители X-fix отлично переносят растягивающие и поперечные силы, возникающим в результате перемещения смежных поверхностей в плоскости. Кроме того они обеспечивают также бесшовное соединение панелей во время сборки. Вклеенные буковые дюбели необходимы для фиксации плит и передачи всех поперечных сил, действующих перпендикулярно плитам.
Выполнение данного проекта, включая начальную планировку вплоть до завершения строительства заняло всего за восемь недель. Само изготовление и сборка конструкции притом осуществилось на протяжении восьми дней. Нагрузочные испытания на шести плитах OSB высотой 1,4 м (что соответствует весу около 17 тонн) затем позволили после завершения строительства проверить математически подтвержденную несущую способность купола прямо на практике.
Расположение проекта
Ключевые слова
Павильон Кросс-ламинированная древесина CLT
