Instrukcja online programu RFEM | Powierzchnie

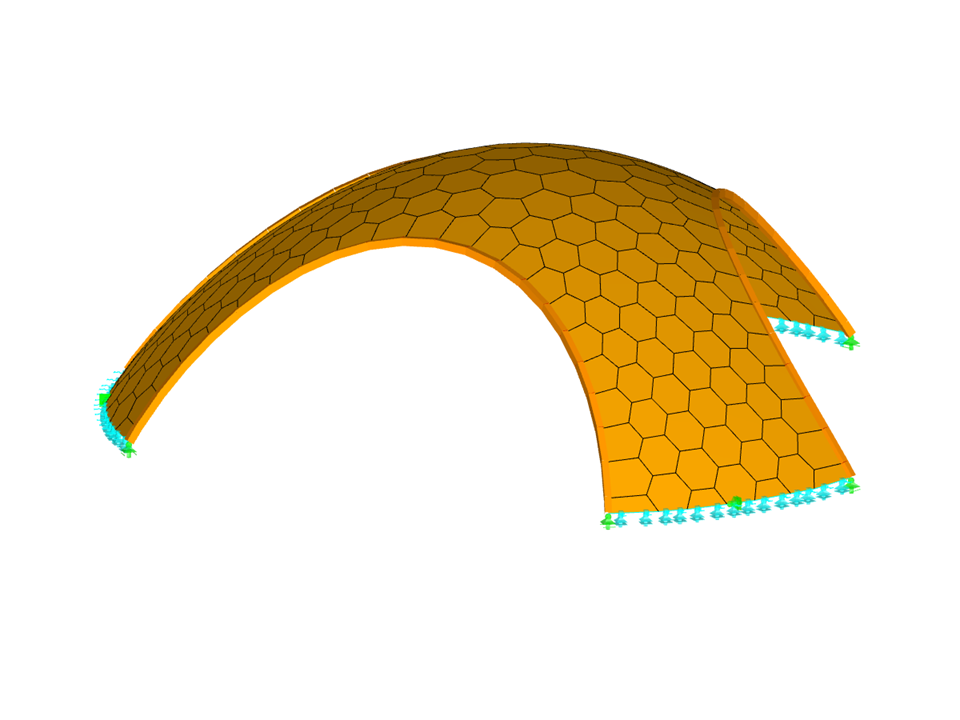

Drewniana powłoka wykonana z płyt CLT
| Liczba węzłów | 1674 |
| Liczba linii | 2499 |
| Liczba prętów | 66 |
| Liczba powierzchni | 229 |
| Ilość przypadków obciążenia | 6 |
| Ilość KO | 20 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 3,300 t |
| Wymiarowanie | 12,240 x 12,343 x 4,169 m |
| Wersja programu | 5.24.01 |
Funkcja produktu
Baza informacji
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
