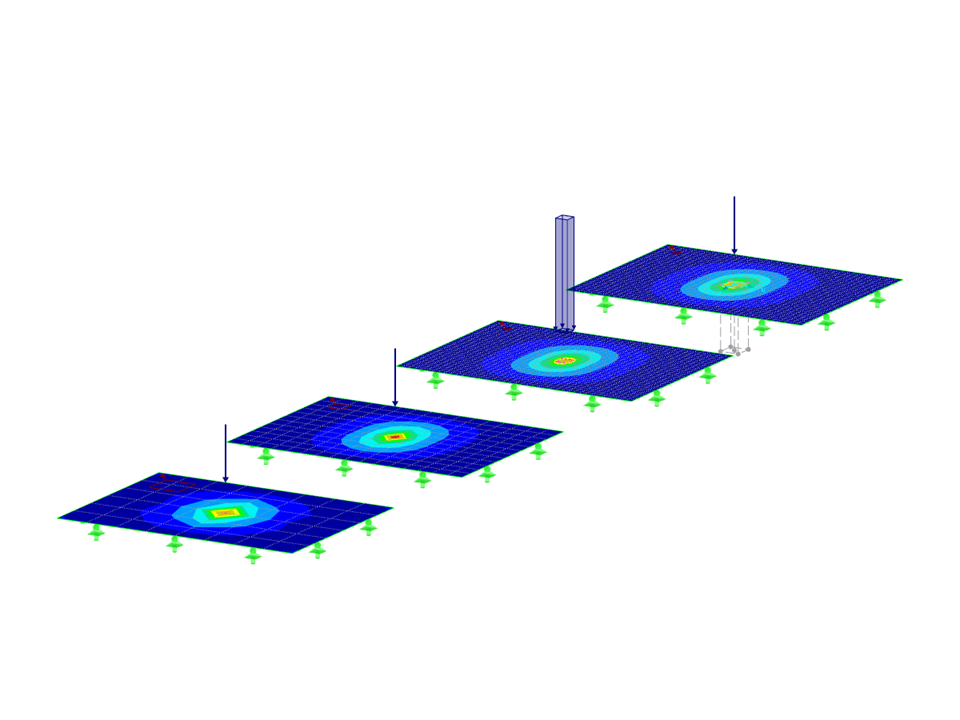

Поверхность с различными размерами сетки КЭ
  • Описание
  • Отзывы (0)

Модель демонстрирует, как развиваются области с особенностями в результате методики конечных элементов, особенно при точечном введении нагрузок. Различные размеры сетки КЭ и заданные области сглаживания позволяют целенаправленно анализировать концентрацию результативных значений, зависящих от напряжений. Визуализация демонстрирует пространственные вариации сетки поверхности и выделяет критические точки. Таким образом, показываются подходы к обработке и сглаживанию таких особенностей.

Модель, используемая в
Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Поверхность с размерами КЭ-сетки │ Управление сингулярностями

Количество узлов 20
Количество линий 16
Количество поверхностей 4
Количество загружений 1
Общий вес 18,840 t
Размеры (метрические) 4,000 x 18,000 x 0,000 m
Размеры (имперские) 13.12 x 59.06 x 0 feet
Версия программы 5.25.01

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
