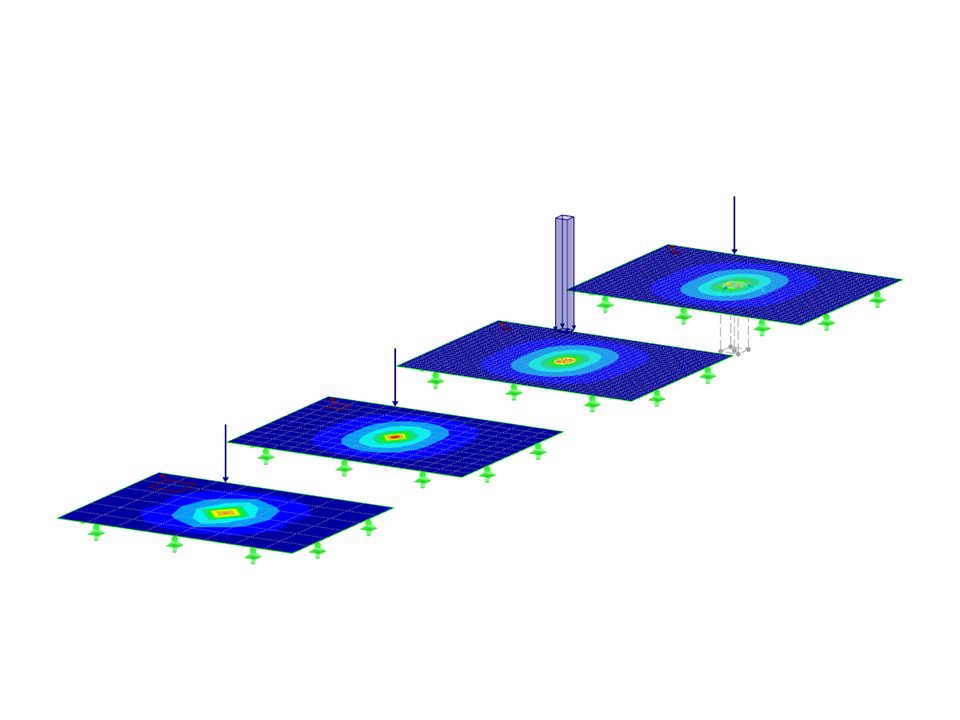

Le modèle montre comment les zones avec singularités se développent en raison de la méthodologie EF, en particulier lors de l'application de charges ponctuelles. Différentes tailles de maillage EF et des zones de lissage définies permettent une analyse ciblée de la concentration des valeurs de résultats dépendantes des contraintes. La représentation illustre les variations spatiales dans le maillage de surface et met en évidence les points critiques. Ainsi, des approches pour le traitement et le lissage de ces singularités sont présentées.
5 étoiles | ||
4 étoiles | ||
3 étoiles | ||
2 étoiles | ||
1 étoile |
Surface avec maillage EF localisé
Nombre de nœuds | 20 |
Nombre de lignes | 16 |
Nombre de surfaces | 4 |
Nombre de cas de charge | 1 |
Poids total | 18,840 t |
Dimensions (métrique) | 4,000 x 18,000 x 0,000 m |
Dimensions (impériales) | 13.12 x 59.06 x 0 feet |
Version du logiciel | 5.25.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
