Bedingt durch die FE-Methodik zeigen sich Singularitätsstellen in einem begrenzten Bereich durch eine Konzentration der spannungsabhängigen Ergebniswerte. Sie kommen unter anderem bei punktförmigen Lasteinleitungsstellen im Modell vor.
Mit diesem Modell wurden die Möglichkeiten im Umgang mit solchen Singularitätsstellen gezeigt.

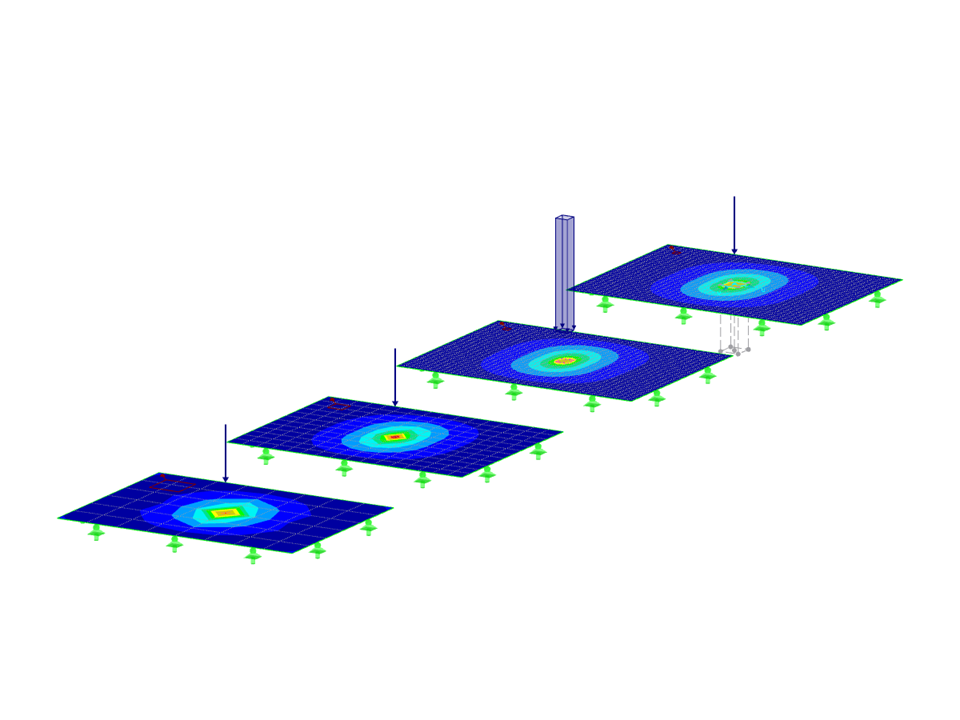

Fläche mit verschiedenen FE-Netzgrößen
| Anzahl Knoten | 20 |
| Anzahl Linien | 16 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 18.840 t |
| Abmessungen | 4.000 x 0.000 x 18.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
