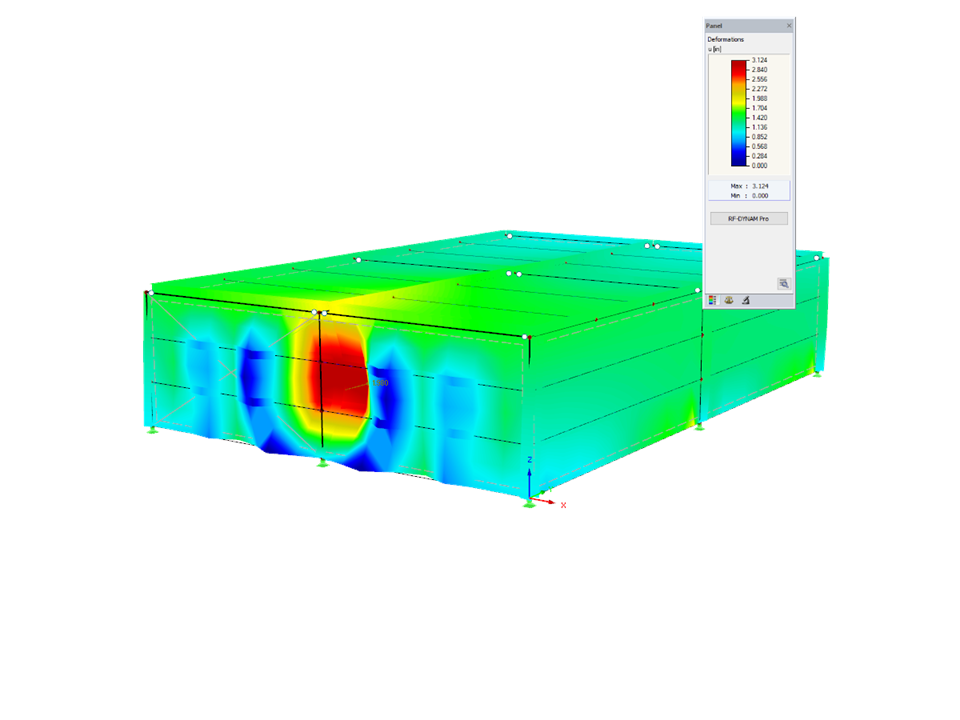

3D стальная конструкция, включая динамический расчет во времени взрыва.
Анализ времени взрыва стальной конструкции
| Количество узлов | 63 |
| Количество линий | 129 |
| Количество стержней | 77 |
| Количество поверхностей | 5 |
| Количество загружений | 4 |
| Общий вес | 47,416 t |
| Размеры | 15,361 x 21,457 x 4,632 m |
| Версия программы | 5.27.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Функции продукта
Общие сведения
Функции продукта
Аддон Расчёт стальных конструкций для RFEM 6/RSTAB 9 выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации по канадской норме CSA S16.
Вы также можете рассчитывать холодногнутые стальные профили по канадской норме CSA S136.
Аддон Расчёт стальных конструкций для RFEM 6
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
