Structure 3D en acier avec analyse dynamique de l'historique des explosions.
- Analyse du souffle d'une explosion à l'aide de l'historique de temps dans RFEM
- Analyse simplifiée des effets d'explosion selon le Guide de calcul de l'acier AISC 26
- Webinaire | Analyse du souffle d'une explosion à l'aide de l'historique de temps dans RFEM
- KB 001713 | Analyse simplifiée des effets d'explosion selon le Guide pour la vérification de l'acier AISC 26

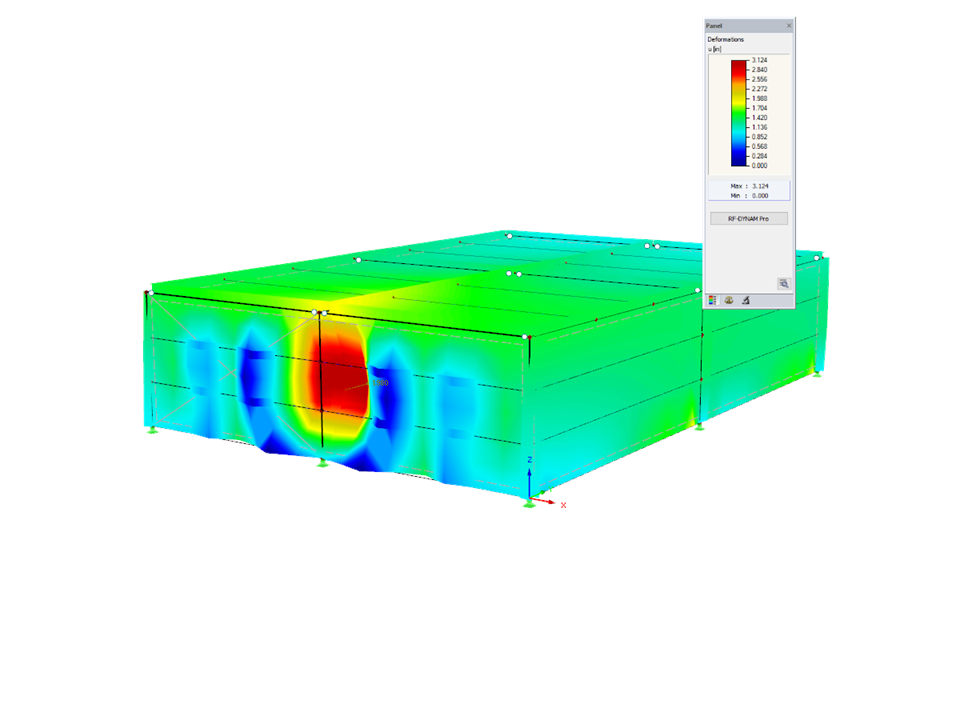

Analyse de l'historique de l'explosion d'une structure en acier
Nombre de nœuds | 63 |
Nombre de lignes | 129 |
Nombre de barres | 77 |
Nombre de surfaces | 5 |
Nombre de cas de charge | 4 |
Poids total | 47,416 t |
Cotation fonctionnelle | 15,361 x 21,457 x 4,632 m |
Version du logiciel | 5.27.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Le module complémentaire Steel Design de RFEM 6/RSTAB 9 permet d' effectuer les vérifications à l'état limite ultime et à l'état limite de service de barres en acier selon la norme canadienne CSA S16.
Vous pouvez également calculer des sections en acier formés à froid selon la norme canadienne CSA S136.
Module complémentaire Vérification de l'acier pour RFEM 6La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
- La vérification de cinq types de systèmes de résistance aux forces sismiques (SFRS) comprend les portiques à contreventement spécial (SMF), les portiques à moment intermédiaire (IMF), les portiques à moment ordinaires (OMO), les cadres à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spécial (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
Le résultat de l'analyse de sismicité est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
Les « exigences pour la sismicité » incluent la résistance requise en flexion et la résistance au cisaillement requise de l'assemblage poutre-poteau pour les portiques résistants à la flexion. Elles sont répertoriées dans l'onglet « Assemblage de portiques résistants à la flexion par barre ». Pour les portiques contreventés, la résistance en traction de l'assemblage requise et la résistance en compression de l'assemblage requis du contreventement sont répertoriées dans l'onglet « Connexion de contreventement par barre ».
Le programme fournit les vérifications effectuées dans des tableaux. Les détails de vérification affichent clairement les formules et les références à la norme.
