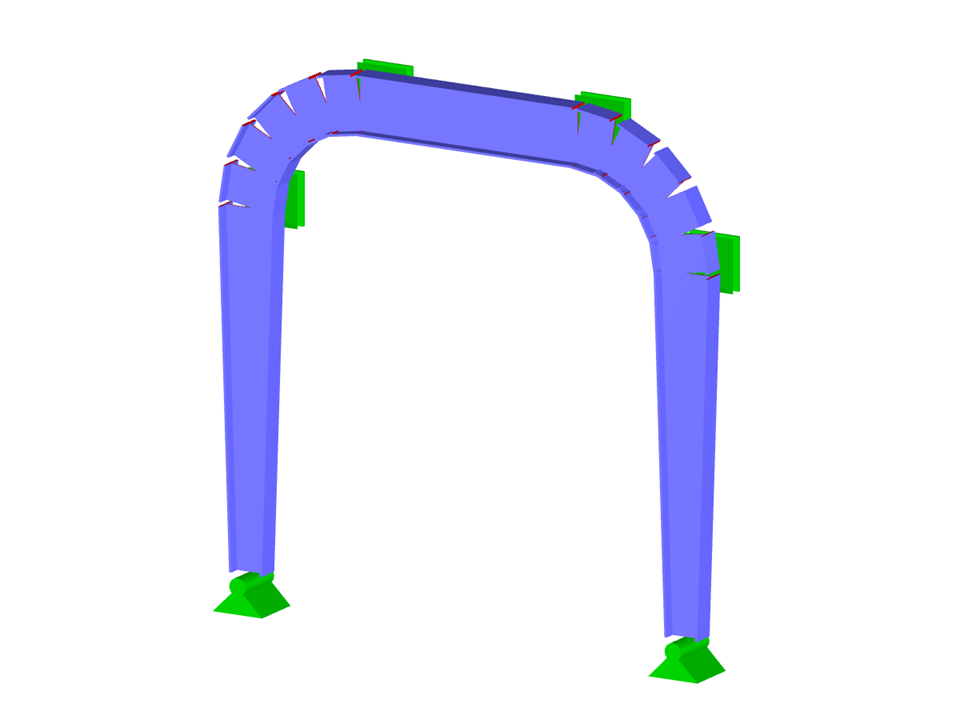

Стальная каркасная конструкция
| Количество узлов | 15 |
| Количество линий | 13 |
| Количество стержней | 13 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1,053 t |
| Размеры | 4,000 x 4,000 x 0,000 m |
