RFEM – Online-Handbuch Flächen
Anhand dieses Modells wurde der Seriendruck für Bemessungskomponenten erläutert.

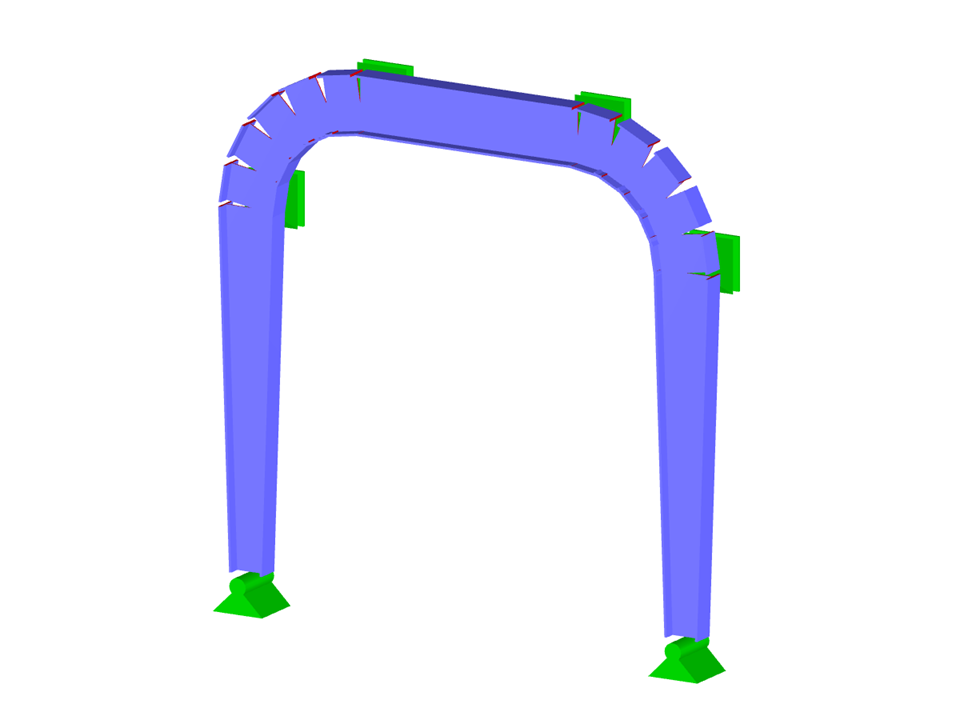

Stahlrahmen
| Anzahl Knoten | 15 |
| Anzahl Linien | 13 |
| Anzahl Stäbe | 13 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,053 t |
| Abmessungen | 4,000 x 4,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
