Массовая печать расчетных компонентов

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

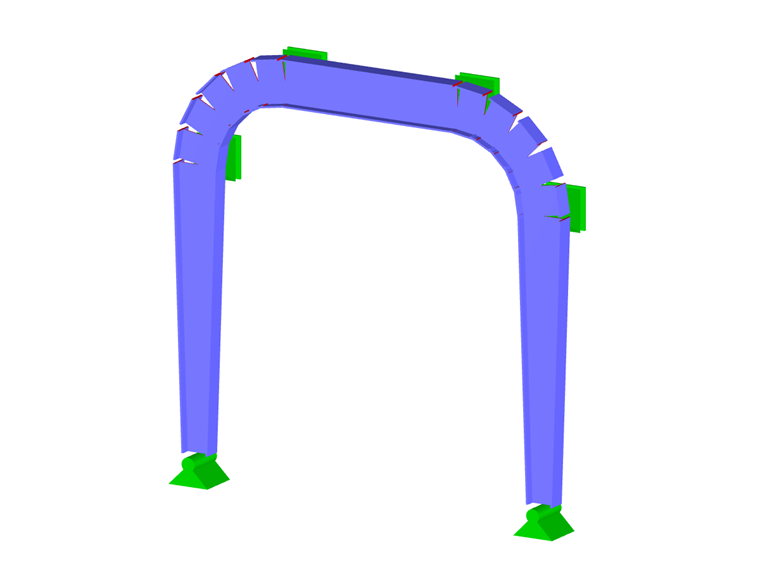

Дополнительные модули для расчета элементов стержней в соответствии с национальными, европейскими и международными стандартами, отображают результаты расчета в таблицах, а также графически в виде диаграмм, отображаемых на каркасе.

Ein Ergebnisnavigator regelt in diesem Fall, welche logischen Ergebniskomponenten in den Diagrammen berücksichtigt werden sollen. Beispielsweise gibt die europäische Stahlbaubemessung nach EN 1993-1-1 im Zusatzmodul RF-/STAHL EC3 die Nachweise mit folgenden Kategorien aus:

  • предельное состояние по несущей способности
    • Расчет сечения
    • Расчет на устойчивость
    • Расчет швов
    • Расчет давления
    • пластический расчет
  • Пригодность к эксплуатации
    • деформация
    • "дыхание" стенки
  • Огнестойкость
    • Расчет сечения
    • Расчет на устойчивость

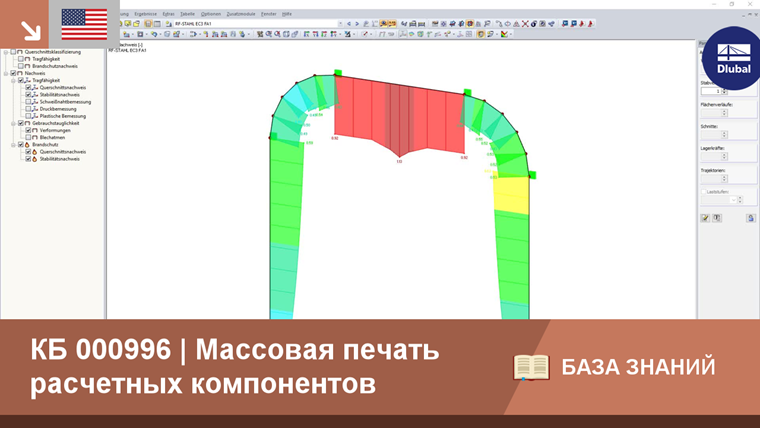

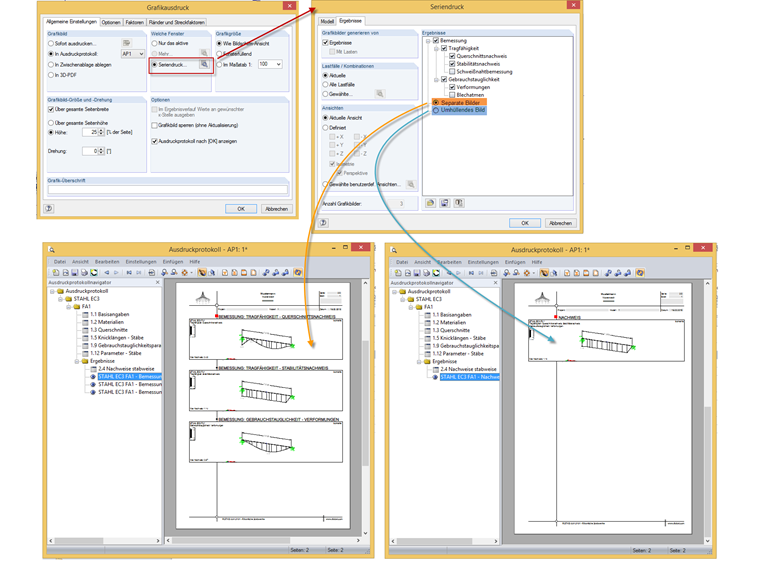

Это иерархическое отображение результатов также полностью включено в раздел массовой печати для целей отчета. Der Seriendruck erkennt im Fall eines Bemessungsmoduls die verschiedenen Nachweisgruppen aus dem Ergebnisnavigator und bietet entsprechende Ausdrucksoptionen an. Возможности

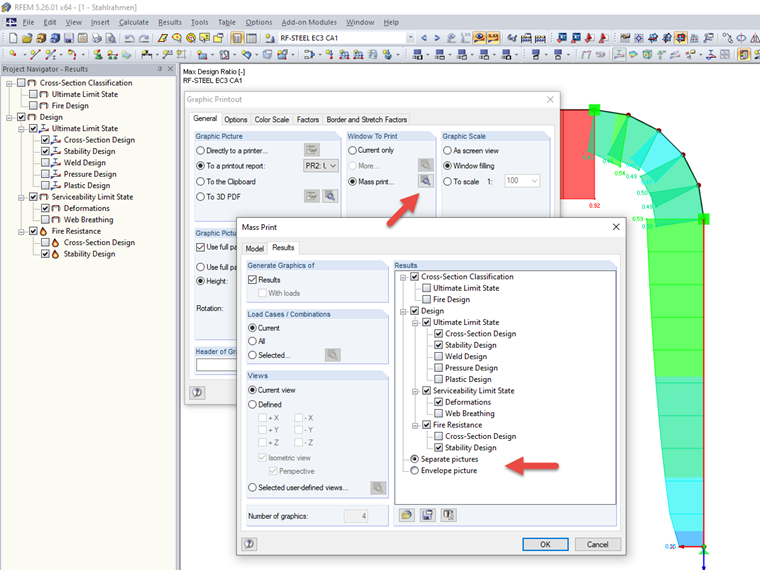

  • «Отдельные картинки» или
  • «Изображение на конверте»

задать направление отображения информации в графике. Опция «Отдельные изображения» позволяет распечатать все активированные компоненты конструкции в виде отдельного изображения, а опция «Изображение конверта» позволяет распечатать в выбранном протоколе результатов графическое изображение с охватом всех активированных в данной опции изображений.

Во избежание ошибок, программа отображает все рассматриваемые составляющие результата вверху каждого изображения результата. Все компоненты, используемые в графике конвертов, упоминаются в графиках соответственно.

Автор

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Г-н Нимейер отвечает за разработку RFEM, RSTAB и дополнительных модулей для натяжных мембранных конструкций. Кроме того, он обеспечивает также контроль качества наших программ и поддержку пользователей.

Ключевые слова

Серийная печать Компонент проектирования Протокол результатов предельное состояние по несущей способности Устойчивость Пригодность к эксплуатации
