Это здание из CLT, включая нагрузки и сочетания.

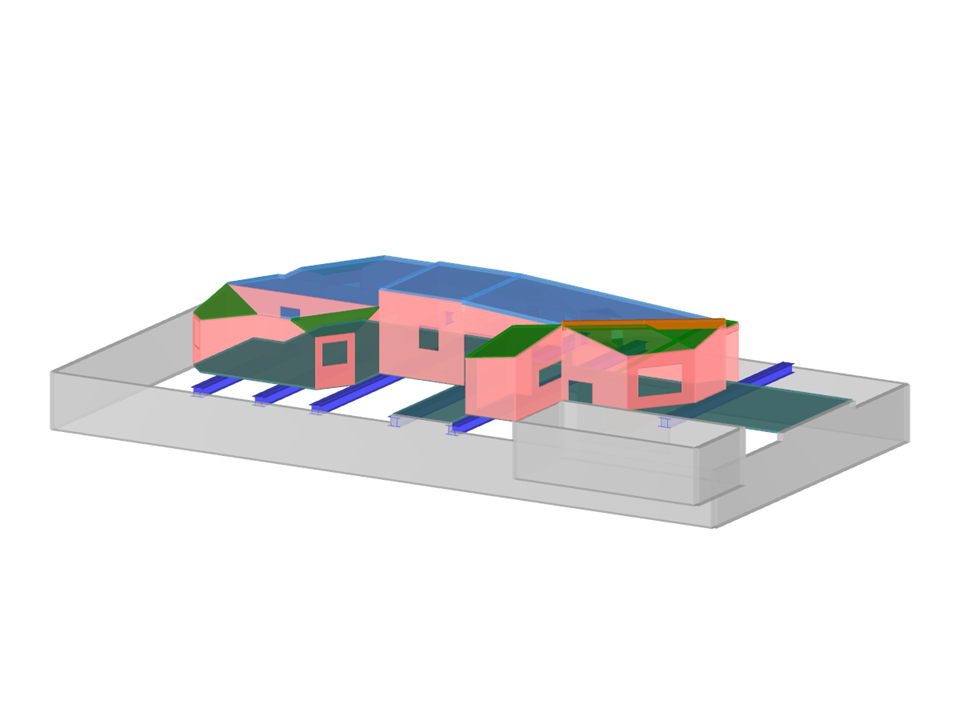

Комплекс зданий из CLT
Количество узлов | 939 |
Количество линий | 746 |
Количество стержней | 343 |
Количество поверхностей | 57 |
Количество загружений | 10 |
Количество расчетных сочетаний | 607 |
Общий вес | 360,204 t |
Размеры | 32,000 x 16,200 x 6,455 m |
Версия программы | 5.25.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
Тип толщины «Балка» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаете геометрию поверхности, и элементы деревянной панели создаются с помощью внутренней конструкции стержня-поверхности, включая моделирование гибкости соединения.
Используйте компонент «Ребро», чтобы задать любое количество продольных рёбер на пластине стержня. Выбрав объект-ориентир, можно автоматически указать на нём сварные швы.
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
