Manual online do RFEM | 4.4 Superfícies

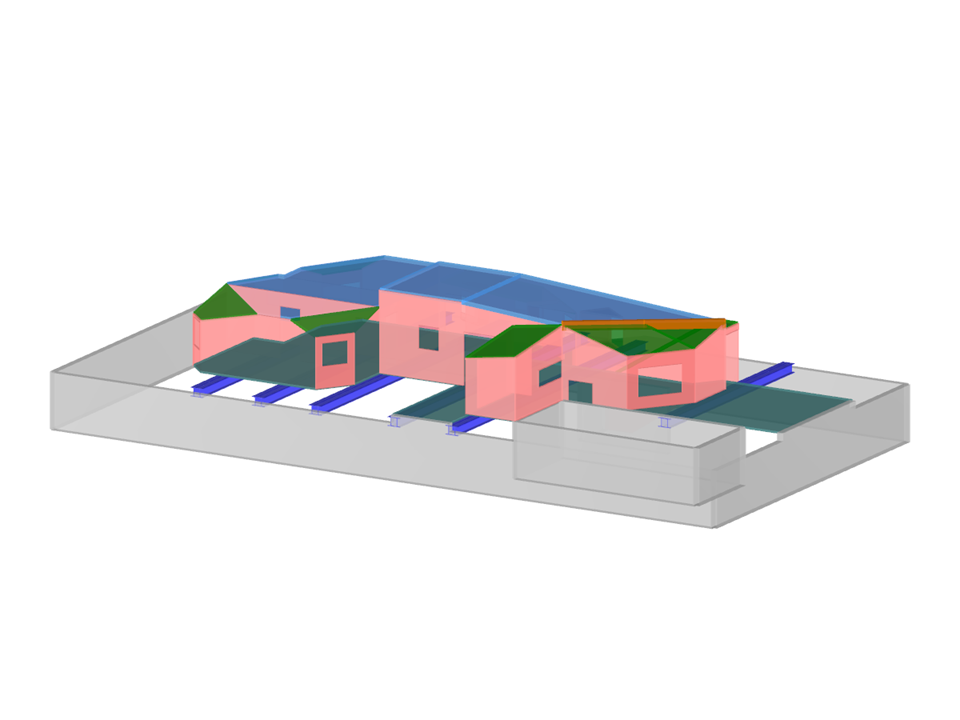

Este é um edifício de madeira laminada cruzada, incluindo as cargas e as composições.
Edifício CLT complexo
| Número de nós | 939 |
| Número de linhas | 746 |
| Número de barras | 343 |
| Número de superfícies | 57 |
| Número de casos de carga | 10 |
| Número de combinações de resultados | 607 |
| Peso total | 360,204 t |
| Dimensões | 32,000 x 16,200 x 6,455 m |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
