在线手册 RFEM | 面

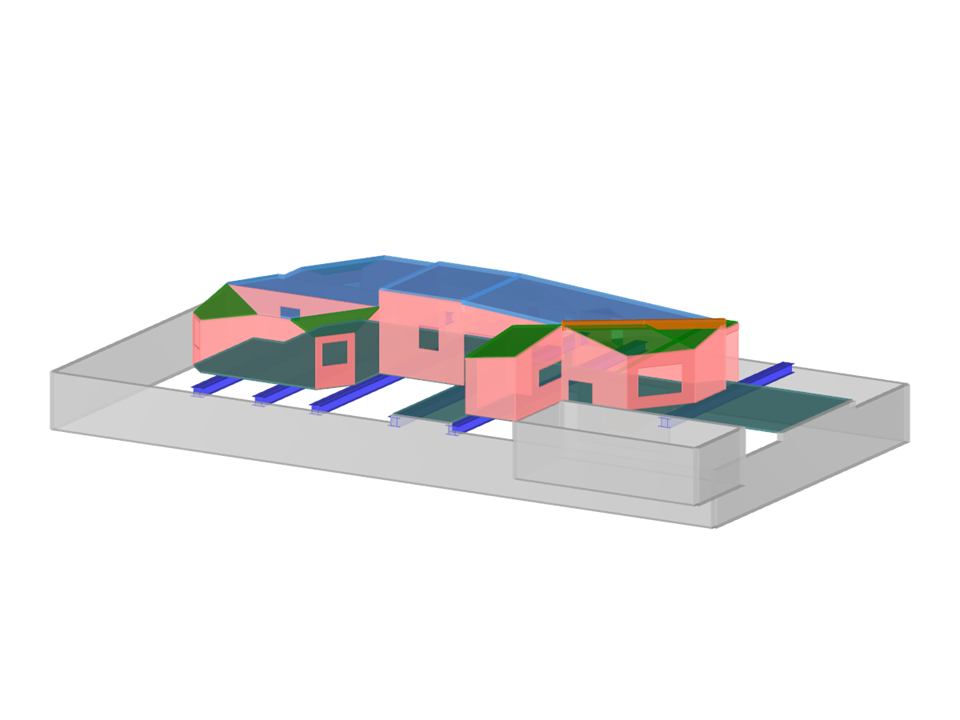

复杂的 CLT 建筑
| 节点数目： | 939 |
| 线的数目 | 746 |
| 杆件数目： | 343 |
| 面的数目： | 57 |
| 荷载工况数目 | 10 |
| 结果组合数目 | 607 |
| 总重量 | 360,204 t |
| 翘曲区域尺寸 | 32.000 x 16.200 x 6.455 m |
| 软件版本 | 5.25.01 |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
产品功能
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
建筑模型的计算分两个阶段进行：
- 全局模型的 3D 计算，其中板被建模为刚性平面（隔膜）或弯曲板
- 单个楼层的局部二维计算
计算后，柱和墙的三维计算结果以及板的二维计算结果合并在一个模型中。 这意味着无需在板的 3D 模型和单个 2D 模型之间切换。 用户只需使用一个模型，既可以节省宝贵的时间，也可以避免手动在 3D 模型和单个 2D 天花板模型之间进行数据交换时可能出现的错误。
模型中的竖向面可以分为剪力墙和洞口门楣。 程序会自动从这些墙对象生成内部结果杆件，然后可以按照程序中所需的标准使用它们 [[#/zh/products/rfem-fea-software/add-ons-for-rfem-6/design/reinforced-concrete-design/concrete-design-members-and-surfaces 模块
RFEM 6 的混凝土设计模块]]。
用户可以在抗火设计中选择用折减截面法来计算面的抗火设计。 折减适用于面的厚度传递， 可以对设计中允许的所有木材进行设计验算。
对于正交胶合木，可以根据胶粘剂类型选择是否单个碳化层可以分离，以便在某些层区域预期增加的碳化。
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
在层结构数据库中可以找到以下正交胶合木制造商：
- Binderholz (USA)
- KLH（美国，加拿大）
- Calle buck（美国，加拿大）
- Nordic Structures（美国，加拿大）
- Mercer Mass Timber
- SmartLam
- 斯特林结构
- Lignatec第32版“瑞士生产的正交胶合木”中列出的上部结构。
当从层结构库中导入一个结构时，所有相关的参数会被自动导入。 该视频教学的内容和数量正在不断扩展。
