Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

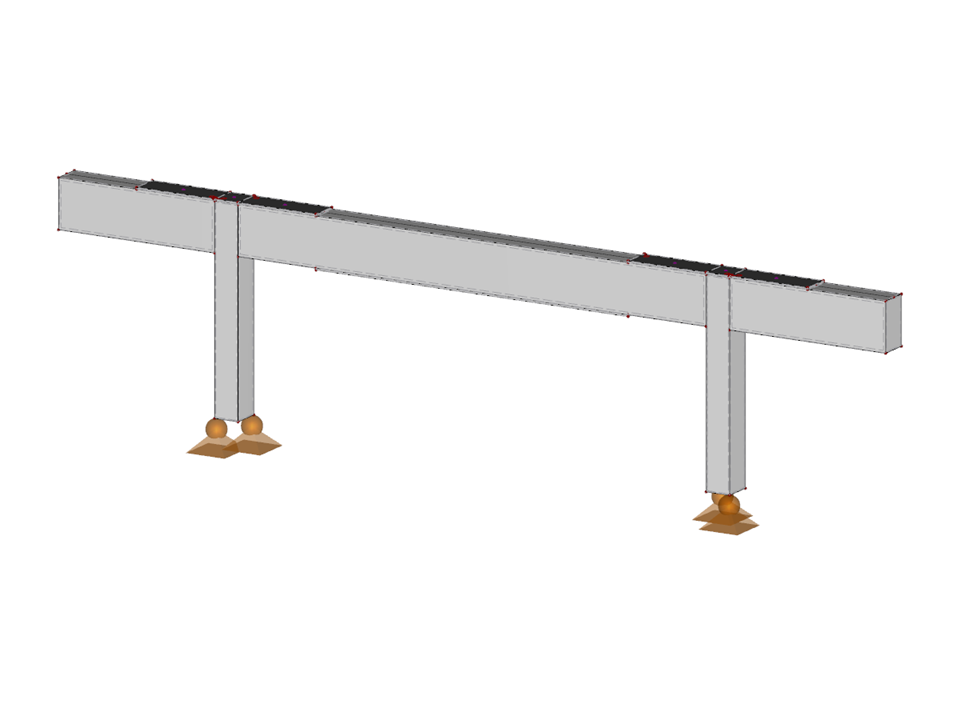

Портал с армированием из углеродного волокна
| Параметры блока можно редактировать динамически | |
| Количество узлов | 74 |
| Количество линий | 127 |
| Количество поверхностей | 67 |
| Количество тел | 12 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 6,542 t |
| Размеры | 10,600 x 0,350 x 2,520 m |
| Версия программы | 5.20.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
