Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

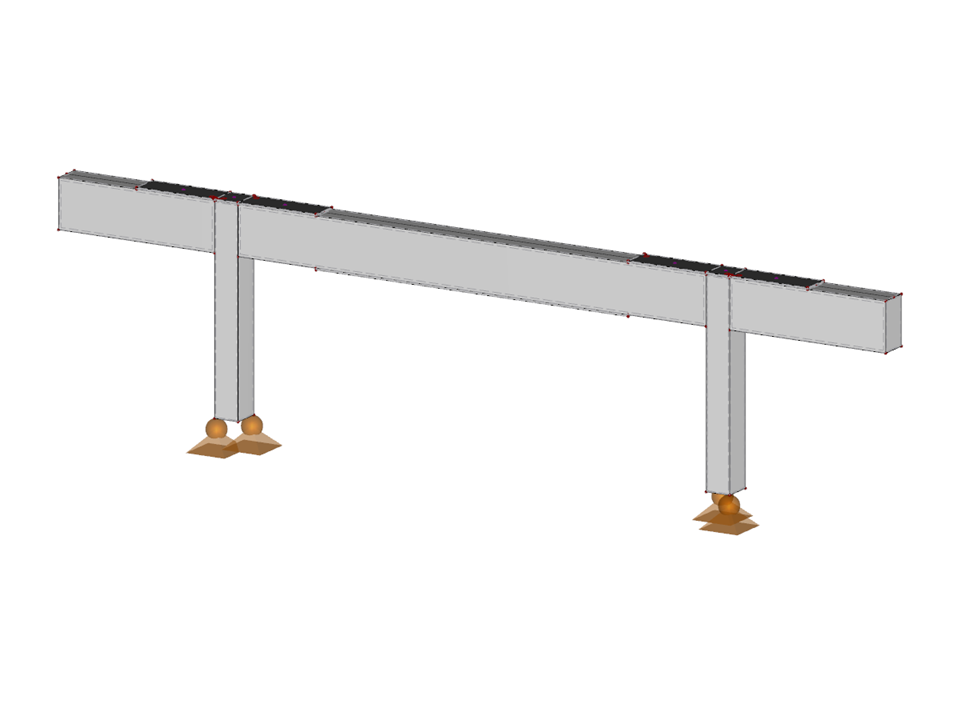

Portál s výztuží z uhlíkových vláken
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 74 |
| Počet linií | 127 |
| Počet ploch | 67 |
| Počet těles | 12 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 6,542 t |
| Rozměry | 10,600 x 0,350 x 2,520 m |
| Verze programu | 5.20.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
