Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

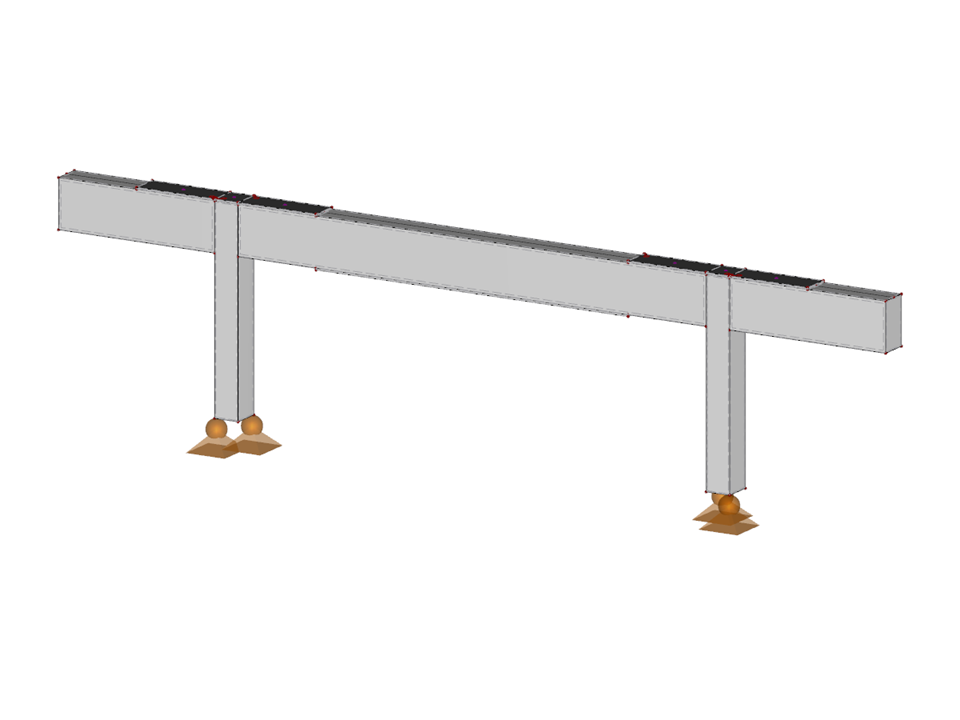

Schilderbrücke mit Kohlenstofffaserverstärkung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 74 |
| Anzahl Linien | 127 |
| Anzahl Flächen | 67 |
| Anzahl Volumenkörper | 12 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 6,542 t |
| Abmessungen | 10,600 x 0,350 x 2,520 m |
| Programmversion | 5.20.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
