Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

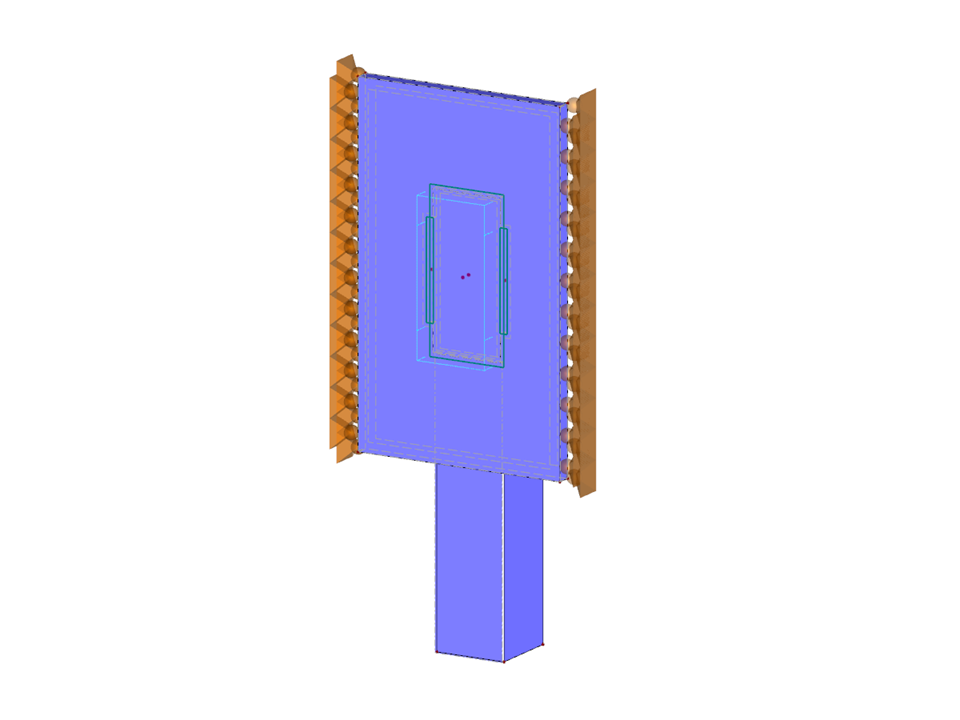

Сварное соединение секций
| Параметры блока можно редактировать динамически | |
| Количество узлов | 37 |
| Количество линий | 60 |
| Количество поверхностей | 28 |
| Количество тел | 4 |
| Количество загружений | 1 |
| Общий вес | 0,004 t |
| Размеры | 0,150 x 0,065 x 0,380 m |
| Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
