Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt .

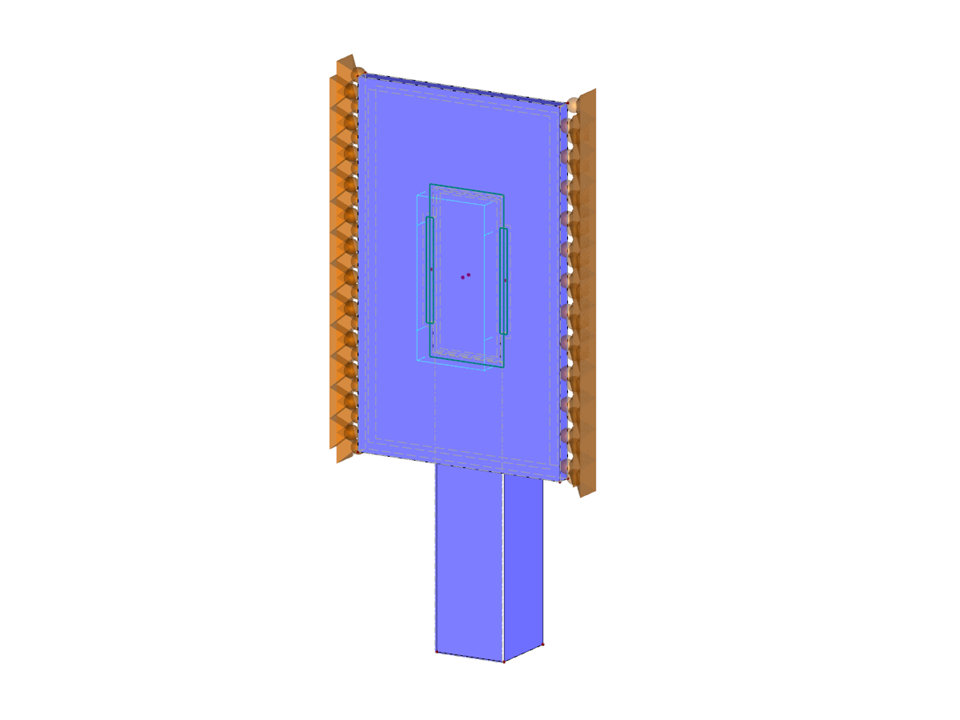

Geschweißtes Profil - Verbindung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 37 |
| Anzahl Linien | 60 |
| Anzahl Flächen | 28 |
| Anzahl Volumenkörper | 4 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,004 t |
| Abmessungen | 0,150 x 0,065 x 0,380 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
