O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

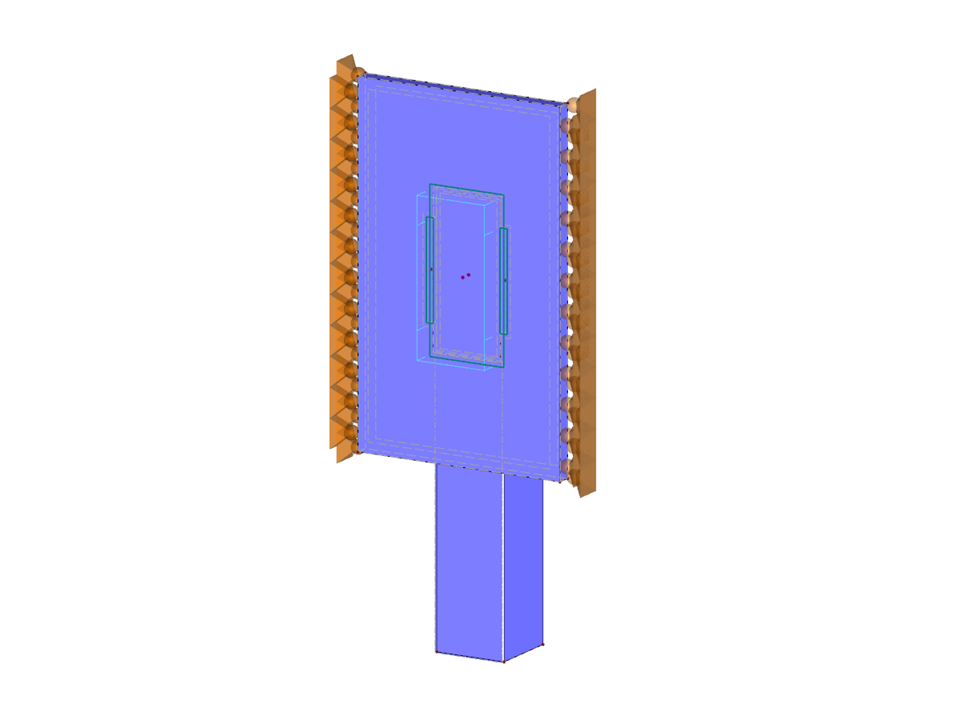

Ligação de secção soldada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 37 |
| Número de linhas | 60 |
| Número de superfícies | 28 |
| Número de sólidos | 4 |
| Número de casos de carga | 1 |
| Peso total | 0,004 t |
| Dimensões | 0,150 x 0,065 x 0,380 m |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
