Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - ссылка ниже.Модель была создана техническим коллективом Dlubal Latam.

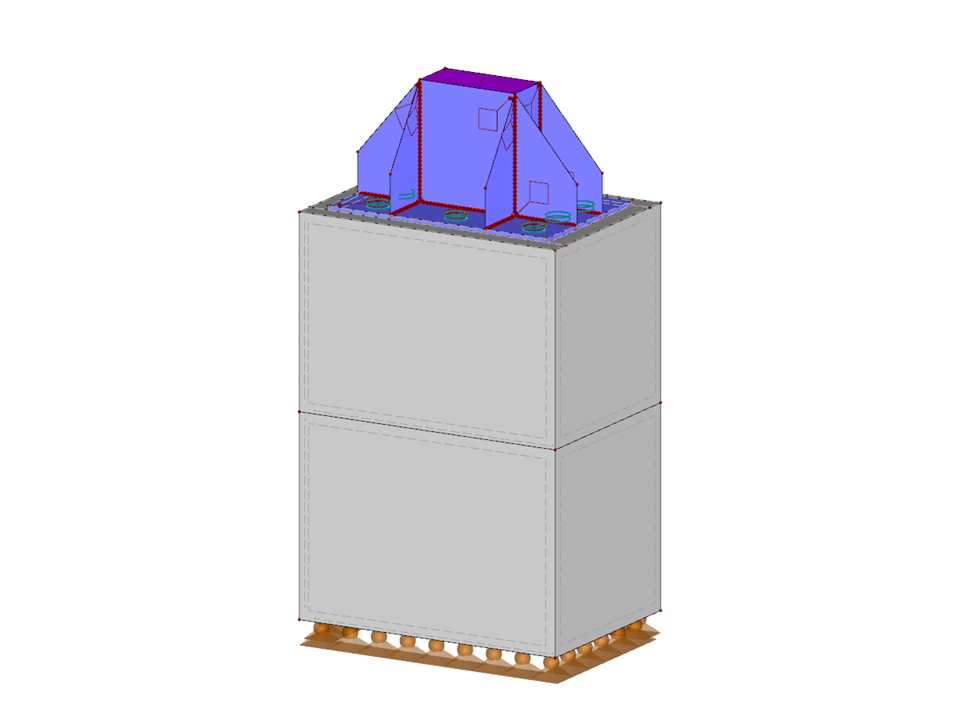

Опорная плита для трубчатой стойки с косынками
| Параметры блока можно редактировать динамически | |
| Количество узлов | 129 |
| Количество линий | 124 |
| Количество стержней | 8 |
| Количество поверхностей | 65 |
| Количество тел | 3 |
| Общий вес | 0,912 t |
| Размеры | 0,700 x 0,500 x 1,310 m |
| Версия программы | 5.25.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
