Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - kliknij poniższy link.Model został stworzony przez zespół techniczny Dlubal Latam.

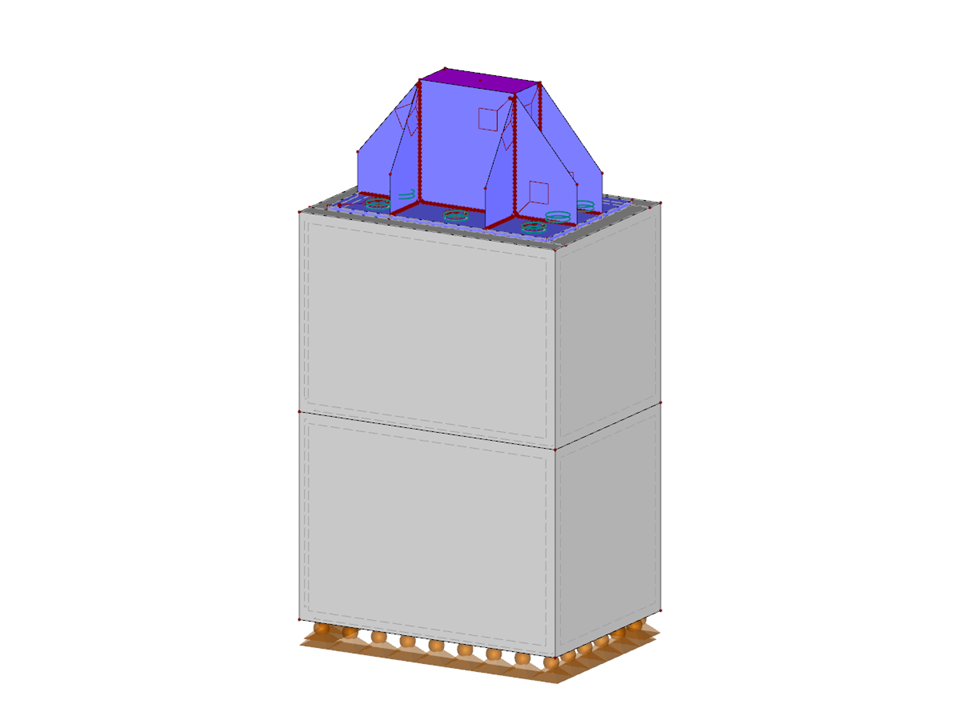

Płyta podstawy słupka rurowego z blachami węzłowymi
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 129 |
| Liczba linii | 124 |
| Liczba prętów | 8 |
| Liczba powierzchni | 65 |
| Ilość brył | 3 |
| Ciężar całkowity | 0,912 t |
| Wymiarowanie | 0,700 x 0,500 x 1,310 m |
| Wersja programu | 5.25.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
