Manuel en ligne RFEM | Surfaces
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rfs). Pour plus d'informations sur les modèles et les blocs paramétrés, consultez le court tutoriel vidéo - TV 010 | Création et importation de blocs - voir le lien ci-dessous.Le modèle a été créé par l'équipe technique de Dlubal Latam.

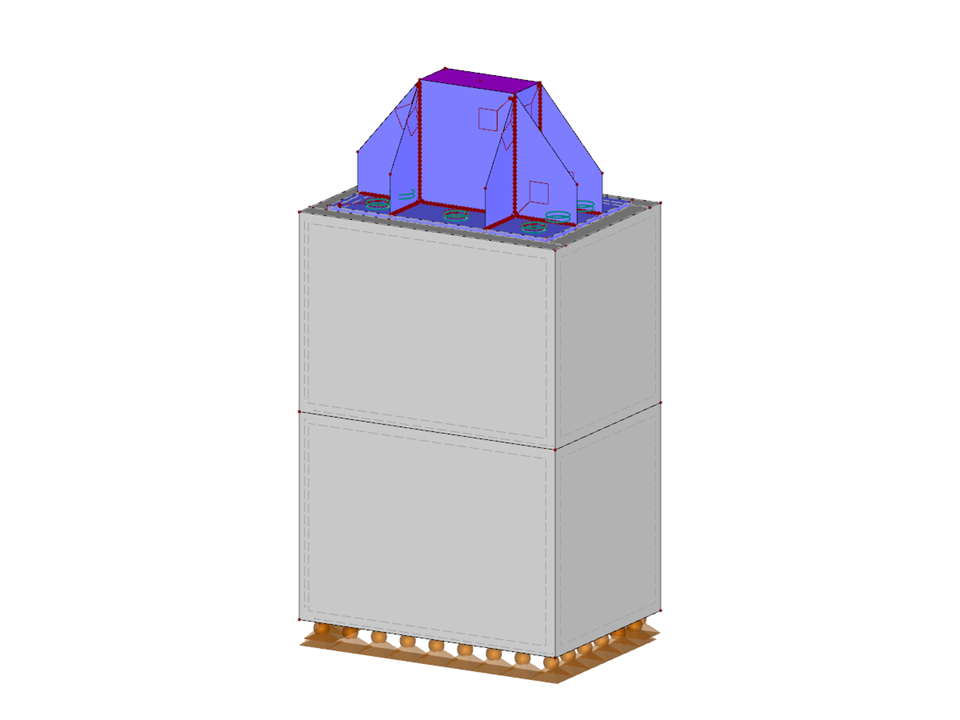

Plaque de base pour poteau tubulaire avec goussets
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 129 |
| Nombre de lignes | 124 |
| Nombre de barres | 8 |
| Nombre de surfaces | 65 |
| Nombre de solides | 3 |
| Poids total | 0,912 t |
| Cotation fonctionnelle | 0,700 x 0,500 x 1,310 m |
| Version du logiciel | 5.25.01 |
