Железобетонная квадратная колонна | Демонстрационный пример из руководства 2

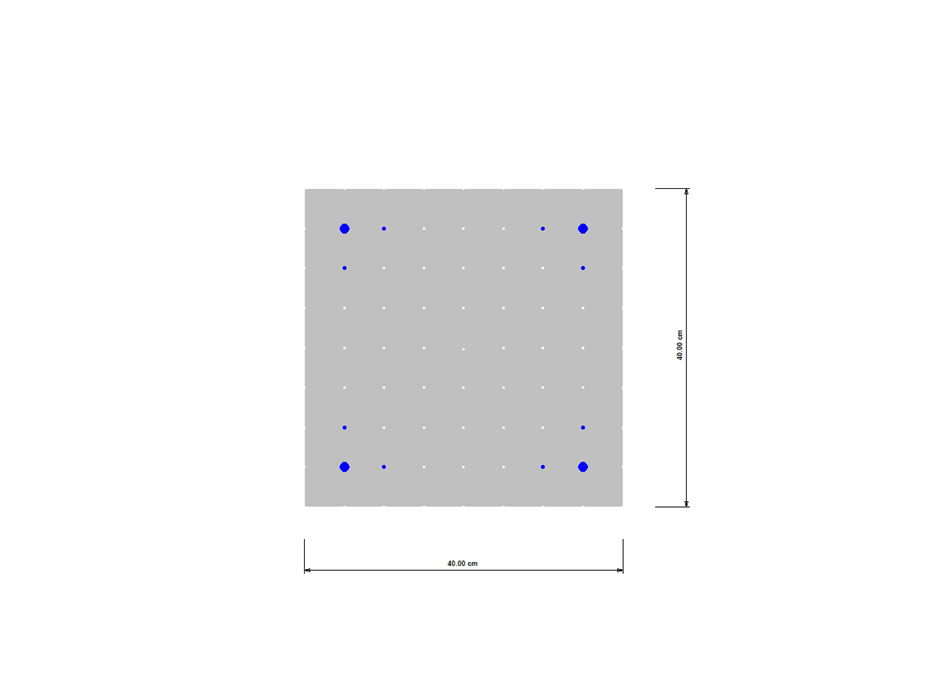

Бетонное квадратное сечение
| Количество узлов | 1 |
| Количество линий | 12 |
| Количество поверхностей | 8 |
| Количество тел | 8 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
.png?mw=512&hash=557c80f0c7903bec23148ebc8edf082a92c44bb0)
Аддон Расчёт железобетонных конструкций объединяет в себе все дополнительные модули CONCRETE из программы RFEM 5/RSTAB 8. По сравнению с этими дополнительными модулями, в аддон Расчёт железобетонных конструкций для RFEM 6 / RSTAB 9 были добавлены следующие новые функции:
- Ввод данных для расчёта (расчётные длины, долговечность, направления армирования, армирование поверхностей) непосредственно в модели RFEM или RSTAB
- Обширные возможности ввода данных для продольного и поперечного армирования стержней
- Подробные промежуточные результаты расчёта с указанием формул применяемого норматива для лучшего контроля над расчётом
- Новая диаграмма взаимодействия с интерактивной графикой для N, M и M + N из расчёта сечений, включая вывод секущей и касательной жесткости
- Расчёт заданной арматуры по предельным состояниям по несущей способности и пригодности к эксплуатации, включая графический вывод расчётного соотношения для соответствующего компонента
- Автоматическая проверка заданного армирования на соответствие конструктивным или общим правилам армирования для компонентов армированных стержней и поверхностей
- Расчёт сечения по выбору со нетто значениями сечения бетона
- Расчёт по российской норме СП 63.13330
У обоих методов оптимизации есть одно общее. В конце процесса они представляют вам список изменений модели из сохранённых данных. Он содержит подробную информацию о контрольном результате оптимизации и соответвтвующем придании значений параметрам оптимизации. Этот список организован в порядке убывания. Вы найдете предполагаемое лучшее решение в первой строке. В этом случае результат оптимизации с приданием ему определнного значения наиболее близок к критерию оптимизации. Все результаты аддонов имеют коэффициент использования <1. Кроме того, после завершения расчёта программа скорректирует придание значений оптимальному решению для параметров оптимизации в списке общих параметров.
В диалогах материалов вы найдете вкладки «Оценка стоимости» и «Оценка выбросов CO2». В них показаны отдельные оценочные суммы приданнвх стержней, поверхностей и тел на единицу веса, объёма и площади. Кроме того, эти вкладки показывают общую стоимость и выбросы всех приданных материалов. Это даёт вам хорошее представление о вашем проекте.
- Расчет деформаций железобетонных поверхностей с трещинами или без трещин (состояние II) путем применения метода аппроксимации (например, расчет деформаций по норме ACI 318-19, 24.3.2.5 или EN 1992‑1‑1, кл. 7.4.3)
- Жесткость бетона при растяжении, применяемая между трещинами
- Дополнительный учет ползучести и усадки
- Графическое отображение результатов, интегрированных в RFEM, таких как деформация или провисание плоской плиты
- Чёткое численное отображение результатов в подробном диалоговом окне
- Полная интеграция результатов в протокол результатов RFEM
Вам нужен расчёт деформаций? Посмотрите в конфигурации пригодности к эксплуатации, где её можно активировать. Вы также можете задать учет долговременных эффектов (ползучесть и усадка) и усиление при растяжении между трещинами в диалоговом окне выше. Коэффициент ползучести и усадочная деформация рассчитываются на основе указанных входных параметров, или вы можете задать их индивидуально.
Кроме того, можно указать предельное значение деформации индивидуально для каждого элемента конструкции. макс. деформация задается как допустимое предельное значение. Кроме того, необходимо указать, хотите ли вы использовать для расчета недеформированную или деформированную систему.
