Sección de pilar cuadrado de hormigón | Ejemplo de demostración del manual 2

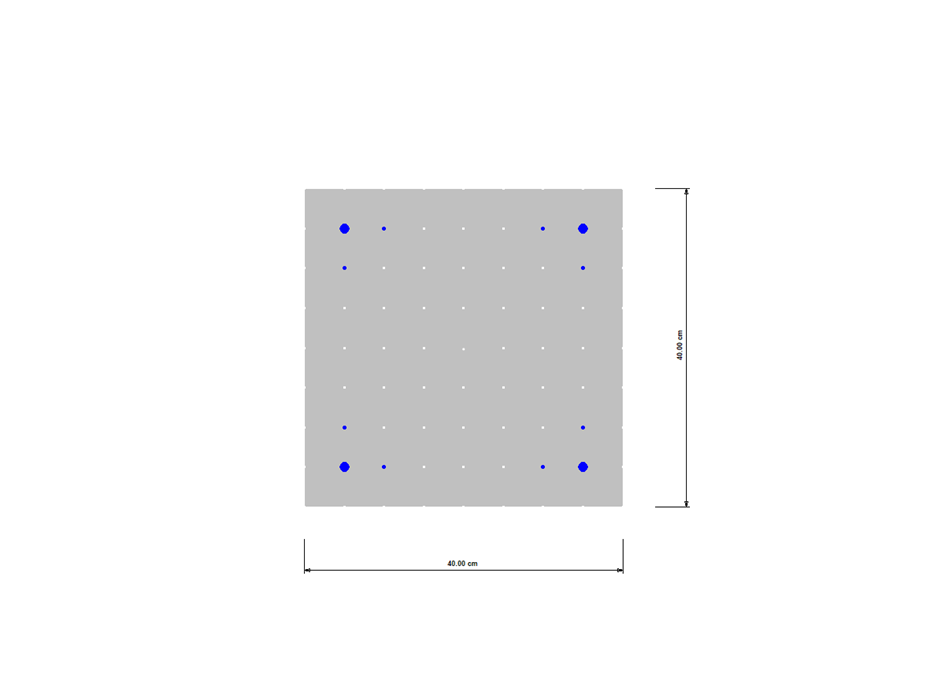

Sección cuadrada de hormigón
Número de nudos | 1 |
Número de líneas | 12 |
Número de superficies | 8 |
Número de sólidos | 8 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
El complemento Cálculo de estructuras de hormigón combina todos los módulos adicionales de CONCRETE de RFEM 5/RSTAB 8. En comparación con estos módulos adicionales, se han agregado las siguientes características nuevas al complemento Cálculo de estructuras de hormigón para RFEM 6 / RSTAB 9:
- Entrada de las especificaciones relevantes para el cálculo (longitudes eficaces, durabilidad, direcciones de armadura, armadura de piel) directamente en el modelo de RFEM o RSTAB
- Amplias opciones de entrada para la armadura longitudinal y transversal de barras
- Resultados intermedios detallados para el diseño con especificación de las ecuaciones de la norma aplicada para una mejor comprensión del cálculo
- Nuevo diagrama de interacción con gráfico interactivo para N, M y M + N desde el diseño de la sección incluyendo la salida de la rigidez de la secante y de la tangente
- Cálculo de la armadura definida en el estado límite último y en el estado límite de servicio incluyendo la salida gráfica de la razón de cálculo para el componente respectivo
- Comprobación automática de la armadura definida con respecto a la construcción o reglas generales de armadura para componentes de barras y superficies con armaduras
- Diseño de la sección opcionalmente con valores netos de la sección de hormigón
- Diseño según la norma rusa SP 63.13330
Ambos métodos de optimización tienen una cosa en común. Al final del proceso, le proporcionan una lista de mutaciones del modelo de los datos guardados. Aquí puede encontrar los detalles del resultado de la optimización de control y la asignación de valores asociada de los parámetros de optimización. Esta lista está organizada en orden descendente. Puede encontrar la mejor solución asumida mostrada en la parte superior. Para esto, el resultado de la optimización con su asignación de valor determinada es el más cercano al criterio de optimización. Todos los resultados de los complementos tienen una utilización < 1. Además, una vez completado el análisis, el programa ajusta la asignación de valores a la solución óptima para los parámetros de optimización en la lista de parámetros global.
En los cuadros de diálogo del material, puede encontrar las pestañas adicionales "Estimación del coste" y "Estimación las emisiones de CO2". Le muestran las sumas estimadas individuales de las barras, superficies y sólidos asignados por unidad de peso, volumen y área. Además, estas pestañas muestran el coste total y la emisión de todos los materiales asignados. Esto le da una buena visión general de su proyecto.
- Análisis de deformación de superficies de hormigón armado sin o con fisuras (estado II) aplicando el método de aproximación (por ejemplo, análisis de deformación según ACI 318-19, 24.3.2.5 o EN 1992-1-1, cl. 7.4.3)
- Rigidez a tracción del hormigón aplicado entre fisuras
- Opciones para considerar la fluencia y la retracción del hormigón.
- Representación gráfica de los resultados integrados en RFEM, como la deformación o la flecha de una losa plana
- Borrar visualización de resultados numéricos en el cuadro de diálogo de detalles
- Integración completa de los resultados en el informe de RFEM
¿Está buscando un cálculo de deformaciones? Mire en la Configuración del estado límite de servicio, donde se puede activar. También puede controlar la consideración de los efectos a largo plazo (fluencia y retracción) y la rigidez a tracción entre fisuras en el cuadro de diálogo anterior. El coeficiente de fluencia y la deformación por retracción se calculan utilizando los parámetros de entrada especificados o puede definirlos individualmente.
Además, puede especificar el valor límite de deformación individualmente para cada componente estructural. El valor límite permitido se define por una deformación máxima. Además, tiene que especificar si desea usar el sistema no deformado o deformado para la comprobación de diseño.
