Secção de pilar quadrado de betão | Exemplo de demonstração de manual 2

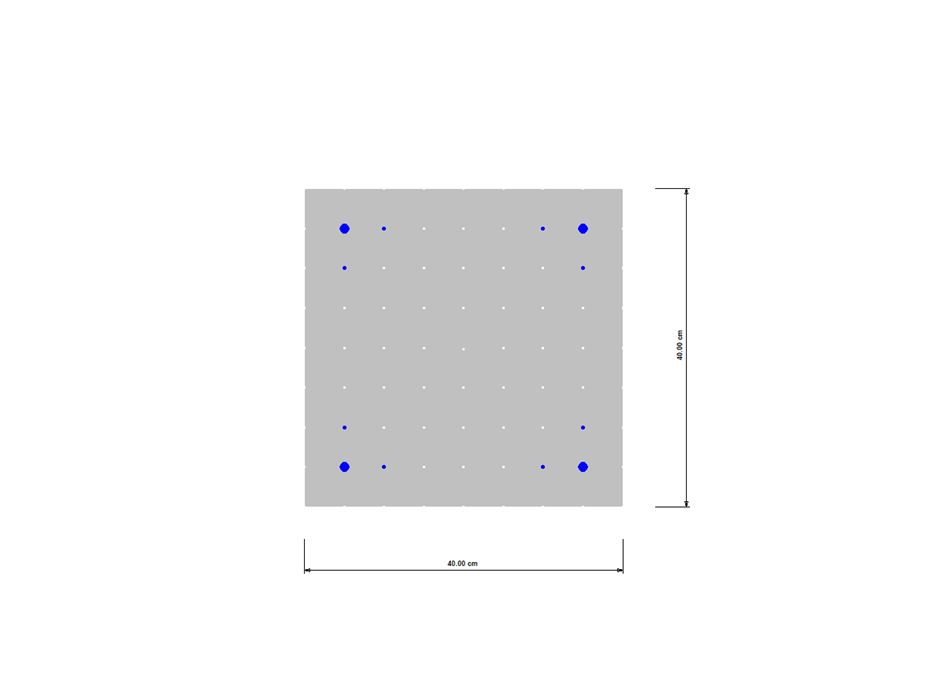

Secção transversal quadrada de betão
| Número de nós | 1 |
| Número de linhas | 12 |
| Número de superfícies | 8 |
| Número de sólidos | 8 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
O módulo Dimensionamento de betão combina todos os módulos adicionais CONCRETE do RFEM 5/RSTAB 8. Em comparação com estes módulos adicionais, foram adicionadas as seguintes novas funções ao módulo Dimensionamento de betão para o RFEM 6/RSTAB 9:
- Introdução de especificações relevantes de dimensionamento (comprimentos efetivos, durabilidade, direções de armadura, armadura de superfície) diretamente no modelo RFEM ou RSTAB
- Opções de entrada extensas para armadura longitudinal e transversal de barras
- Resultados intermédios detalhados para o dimensionamento com especificação das equações da norma aplicada para melhor compreensão do cálculo
- Novo diagrama de interação com gráfico interativo para N, M e M + N do dimensionamento de secções incluindo saída da rigidez da secante e tangente
- Verificação da armadura definida no estado limite último e de utilização incluindo saída gráfica da relação de dimensionamento para o respetivo componente
- Verificação automática da armadura definida no que diz respeito às regras de construção ou armadura geral para componentes de barra e superfície com armadura
- Dimensionamento da secção opcionalmente com valores líquidos da secção de betão
- Dimensionamento de acordo com a norma russa SP 63.13330
Ambos os métodos de otimização têm algo em comum. No final do processo, apresentam uma lista de mutações de modelo a partir dos dados armazenados. Esta contém os detalhes do resultado da otimização de controlo e a correspondente atribuição de valores dos parâmetros de otimização. Esta lista está organizada por ordem decrescente. Encontrará a melhor solução assumida no topo. Neste caso, o resultado da otimização com a atribuição de valor determinada é o mais próximo do critério de otimização. Todos os resultados do módulo têm uma utilização <1. Além disso, assim que a análise estiver concluída, o programa ajustará automaticamente a atribuição de valor à solução ideal para os parâmetros de otimização na lista de parâmetros global.
Nos diálogos de materiais encontrará os separadores "Cálculo de custos" e "Estimativa de emissões de CO2". Estes apresentam as somas individuais estimadas de barras, superfícies e sólidos atribuídas individualmente por unidade de peso, volume e área. Além disso, estes separadores mostram os custos e as emissões totais de todos os materiais atribuídos. Isto proporciona-lhe uma boa vista geral do seu projeto.
- Cálculo de deformações de superfícies de betão armado não fendilhadas/fendilhadas (estado II) através da aplicação dos métodos de aproximação das normas de dimensionamento (por exemplo, análises de deformação de acordo com 7.4.3 EN 1992-1-1)
- Reforço do betão à tração aplicado entre fendas
- Opções para considerar fluência e retração
- Saída de resultados gráfica integrada no RFEM, por exemplo, utilização do valor limite, deformação ou flecha
- Apresentação clara da saída de resultados numérica na caixa de diálogo de detalhes
- Integração completa da saída de dados no relatório de impressão do RFEM
Procura um cálculo de deformações? Consulte a Configuração do estado limite de utilização, onde pode ser ativado. Na caixa de diálogo acima, também é possível controlar a consideração dos efeitos de longa duração (fluência e retração) e a resistência à tração entre as fendas. O coeficiente de fluência e a deformação de retração são calculados com base nos parâmetros de entrada especificados ou defini-los individualmente.
Além disso, o utilizador pode especificar o valor das deformações limite para cada elemento estrutural. O valor limite admissível é definido pela deformação máxima. Além disso, tem de decidir adicionalmente se pretende utilizar o sistema deformado ou não deformado para a verificação.
