Модель, созданная технической группой Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках вы найдете в Кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.

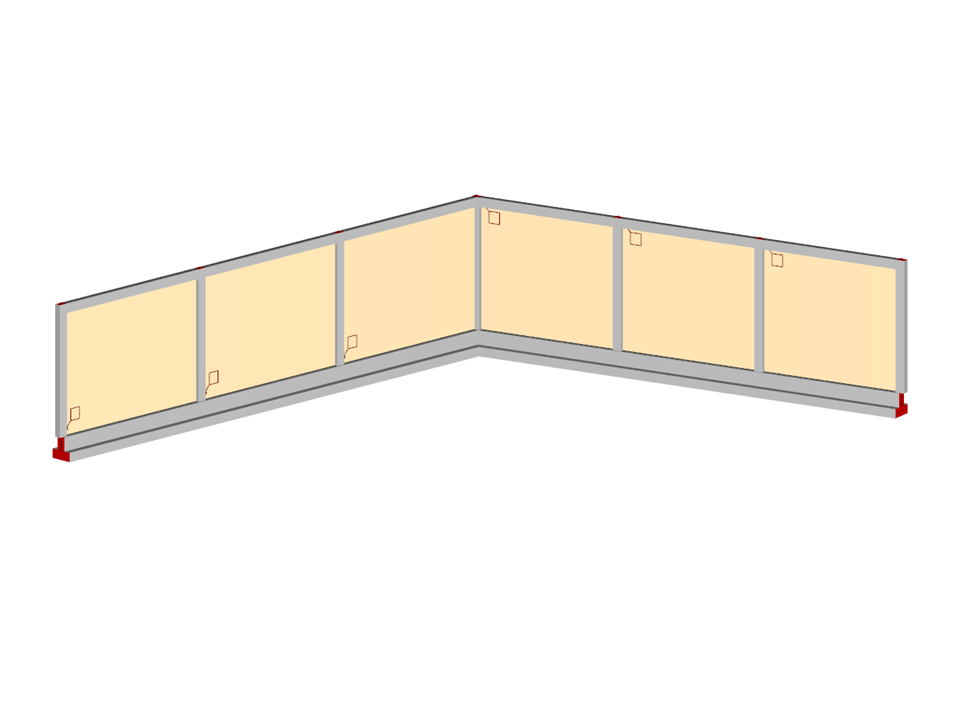

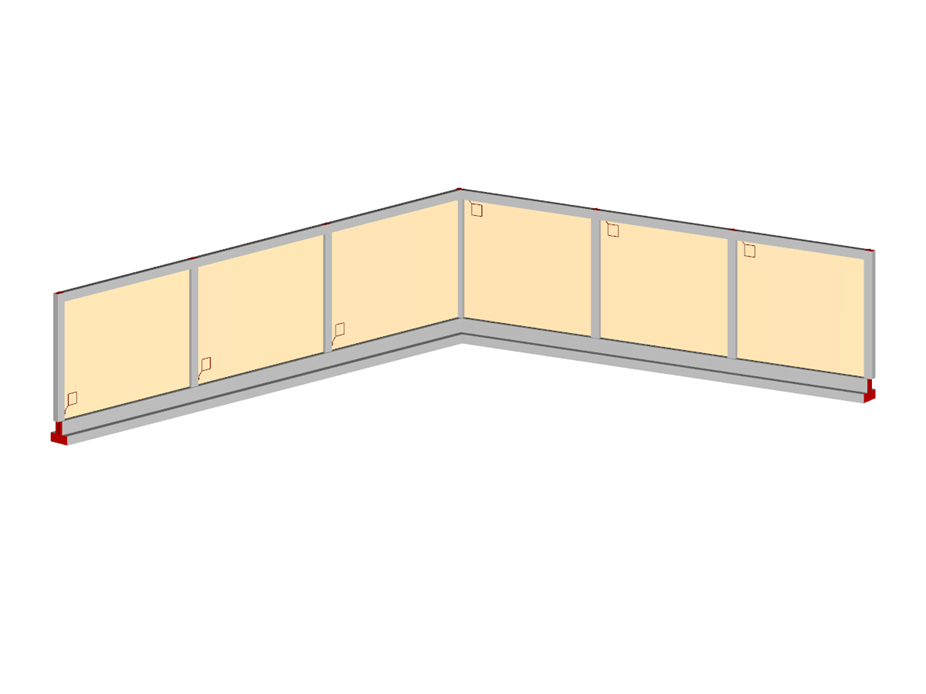

Кладка стены с переменным углом
| Параметры блока можно редактировать динамически | |
| Количество узлов | 14 |
| Количество линий | 19 |
| Количество стержней | 19 |
| Количество поверхностей | 6 |
| Общий вес | 18,814 t |
| Размеры | 13,106 x 11,591 x 3,106 m |
| Версия программы | 5.26.02 |
