Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.

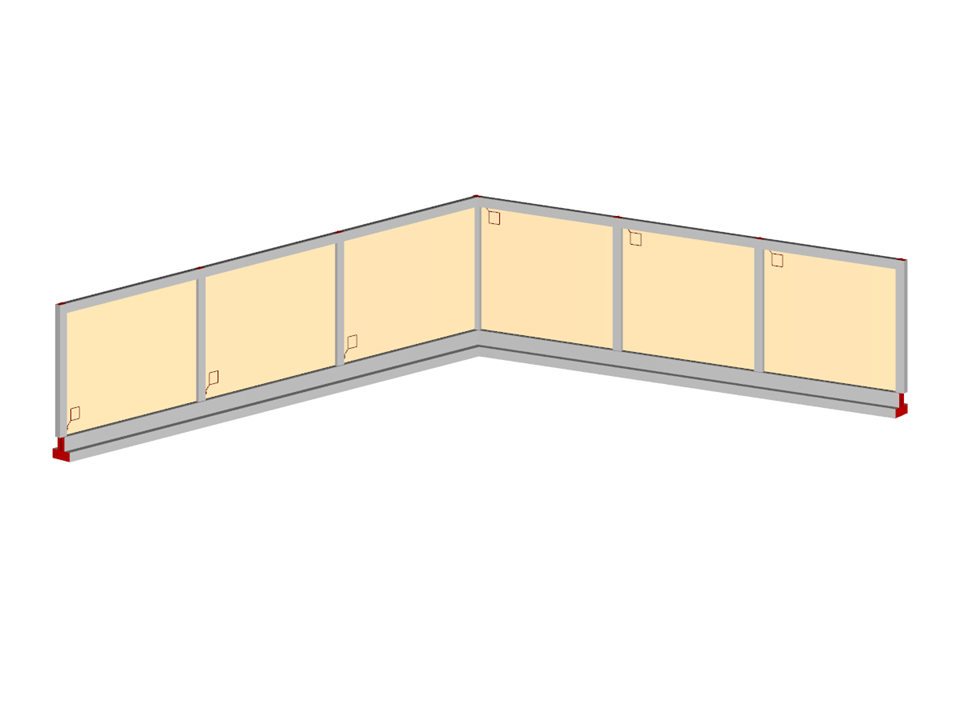

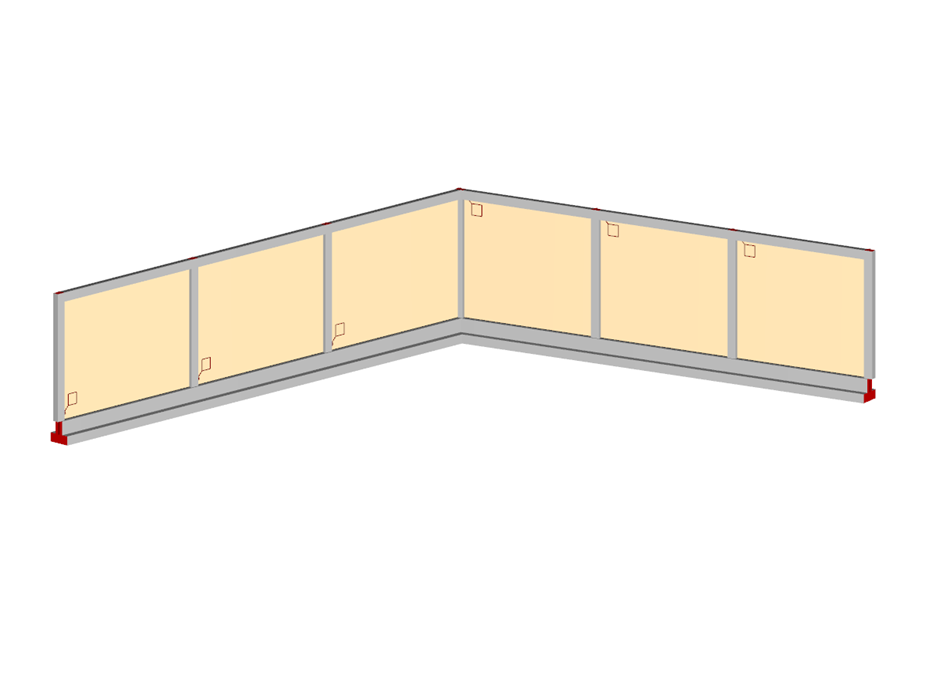

Zdivo s proměnným úhlem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 14 |
| Počet linií | 19 |
| Počet prutů | 19 |
| Počet ploch | 6 |
| Celková hmotnost | 18,814 t |
| Rozměry | 13,106 x 11,591 x 3,106 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
