Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Webseite von Dlubal Latam verfügbar.
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken sind im Short Video Tutorial - SVT 010 zu finden | Blöcke erzeugen und importieren - siehe Link unten.

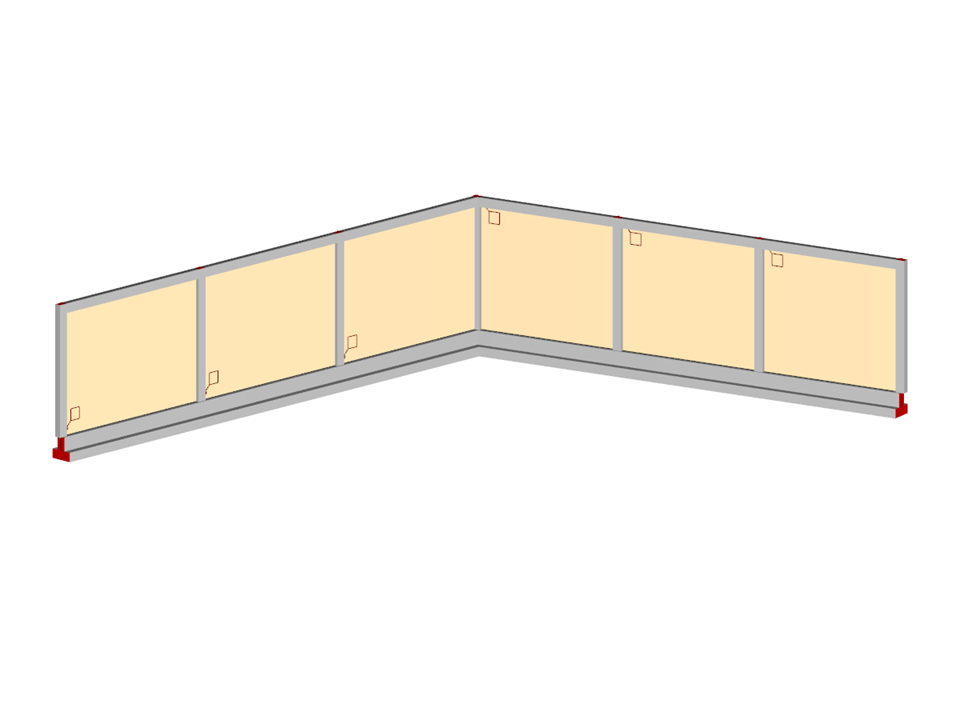

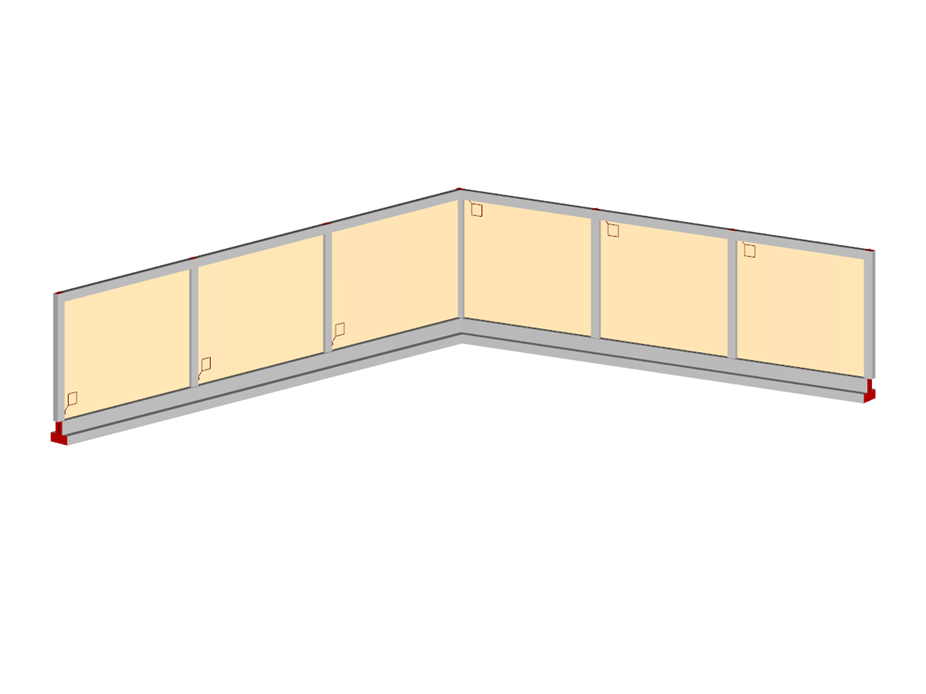

Mauerwerkswand mit veränderlichem Winkel
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 14 |
| Anzahl Linien | 19 |
| Anzahl Stäbe | 19 |
| Anzahl Flächen | 6 |
| Gesamtgewicht | 18,814 t |
| Abmessungen | 13,106 x 11,591 x 3,106 m |
| Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
