Модель, созданная технической группой Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметризованную модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках вы найдете в Кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.

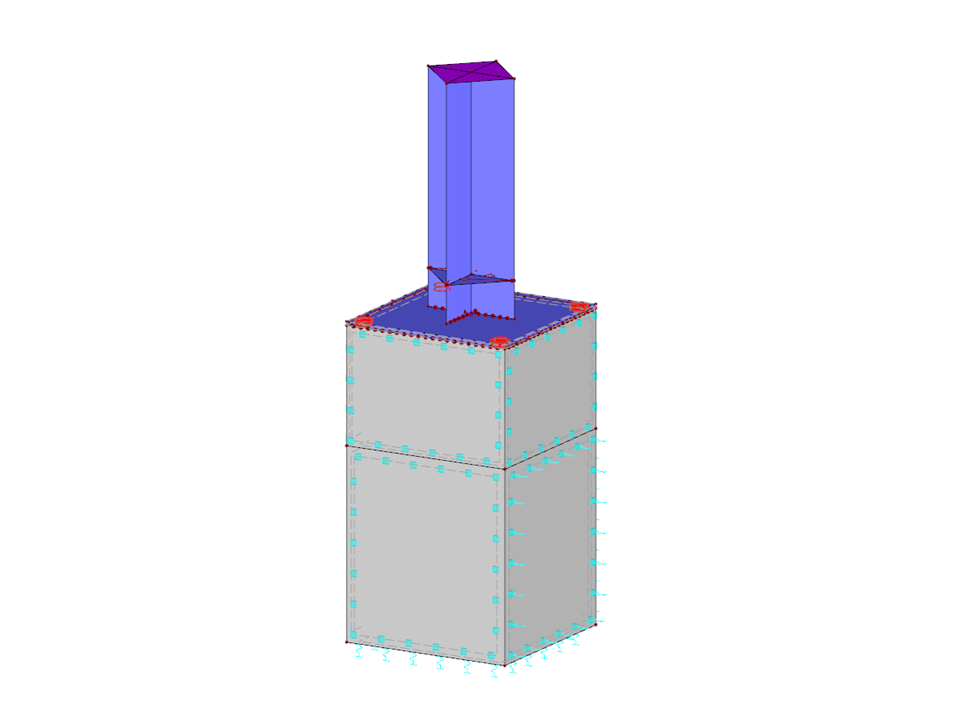

Соединение основания столба
| Параметры блока можно редактировать динамически | |
| Количество узлов | 65 |
| Количество линий | 69 |
| Количество стержней | 4 |
| Количество поверхностей | 35 |
| Количество тел | 3 |
| Количество загружений | 1 |
| Общий вес | 0,056 t |
| Размеры | 0,225 x 0,225 x 0,700 m |
| Версия программы | 5.26.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
