Un modello creato dal team tecnico di Dlubal Latam. Il modello può anche essere disponibile come blocco parametrizzato nel sito di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (il tipo di file *.rfs). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere Short Video Tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.

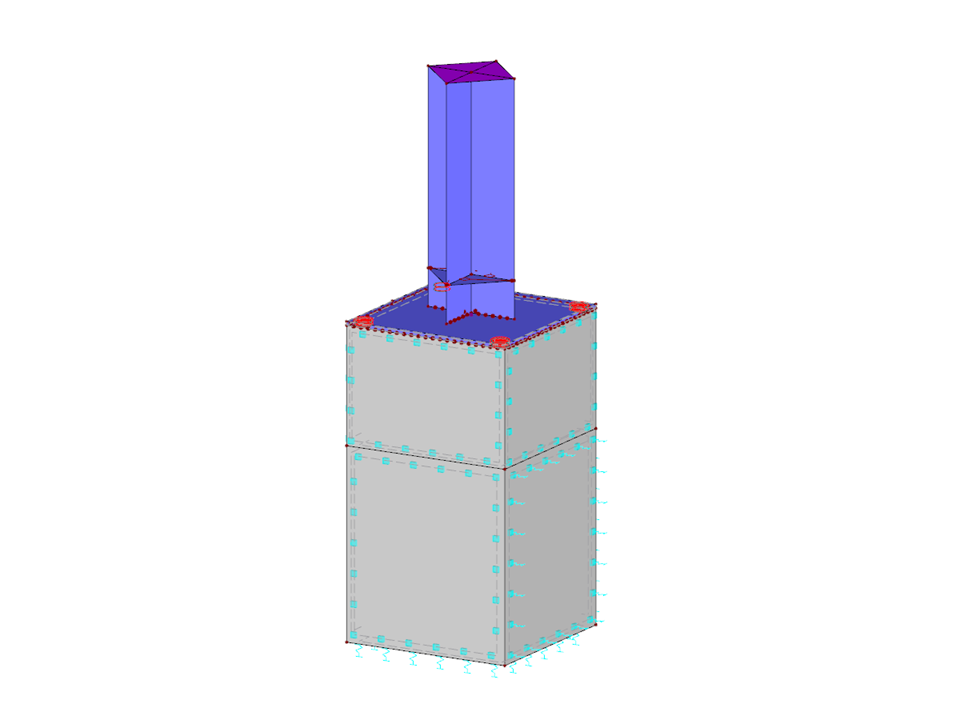

Collegamento alla base del pilastro
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 65 |
| Numero di linee | 69 |
| Numero di aste | 4 |
| Numero di superfici | 35 |
| Numero di solidi | 3 |
| Numero di casi di carico | 1 |
| Peso totale | 0,056 t |
| Dimensioni | 0.225 x 0.225 x 0.700 m |
| Versione del programma | 5.26.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
