Model stworzony przez zespół techniczny Dlubal Latam. Model może być również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w sekcji Krótki tutorial wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.

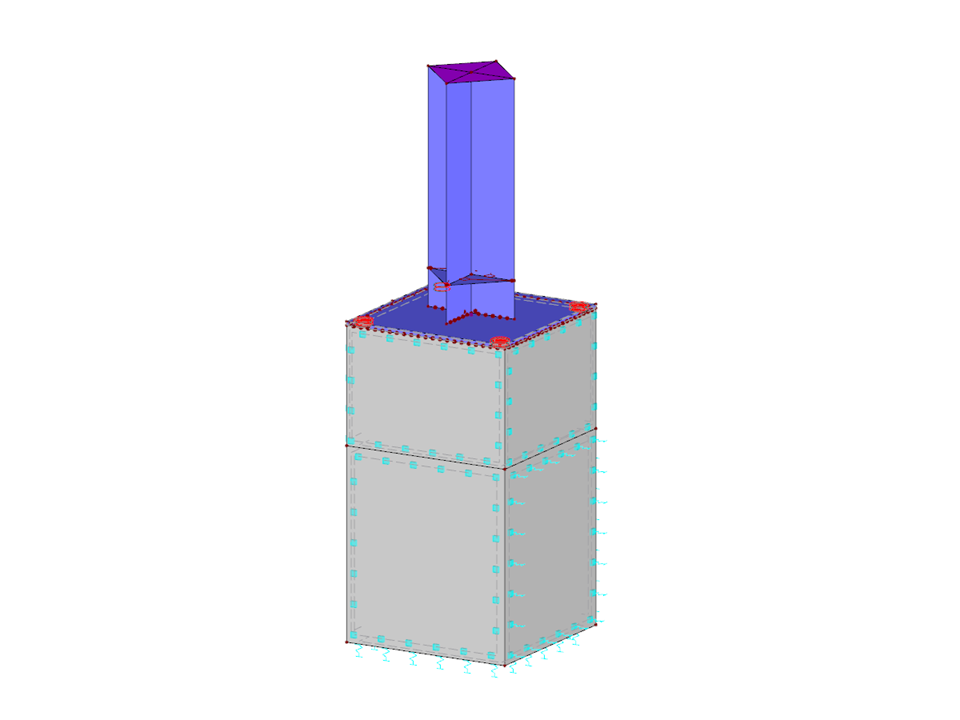

Połączenie z podstawą słupa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 65 |
| Liczba linii | 69 |
| Liczba prętów | 4 |
| Liczba powierzchni | 35 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,056 t |
| Wymiarowanie | 0,225 x 0,225 x 0,700 m |
| Wersja programu | 5.26.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
