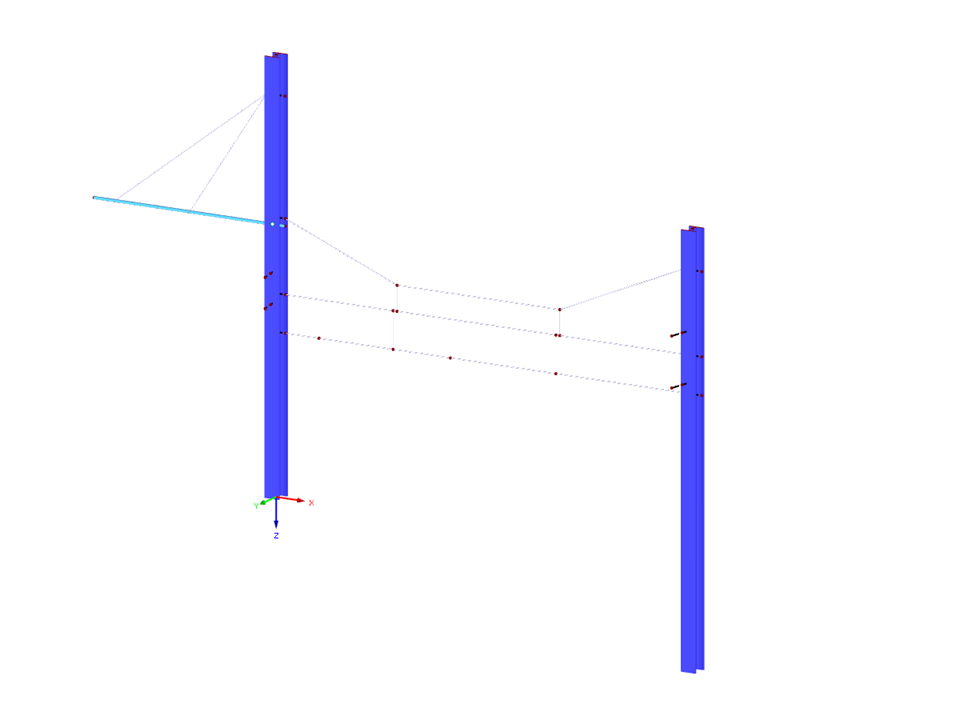

Модель контактной сети для трамвая
| Количество узлов | 55 |
| Количество линий | 25 |
| Количество стержней | 25 |
| Количество загружений | 10 |
| Количество сочетаний нагрузок | 20 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 4,069 t |
| Размеры | 13,033 x 0,770 x 10,824 m |
| Версия программы | 5.26.02 |
База знаний
База знаний
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
В диалоговом окне «Querschnittпечать,
- Расчет пяти типов сейсмоустойчивых систем (SFRS): )
- Проверка пластичности соотношений ширины и толщины для стенок и полок
- Расчет требуемой прочности и жесткости для связей устойчивости балок
- Расчет максимального шага для связей устойчивости балок
- Расчет требуемой прочности в местах расположения шарниров для усиления устойчивости балок
- Расчет требуемой прочности колонны с возможностью пренебрежения всеми изгибающими моментами, сдвигом и кручением для предельного состояния сверхпрочности
- Расчётная проверка коэффициентов гибкости колонн и связей
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В дополнении Расчёт железобетонных конструкций предоставляет возможность выполнить сейсмический расчёт по AISC 341-16 для стальных стержней.
Для этого в программе имеется пять типов SFRS (сейсмоустойчивые системы).
