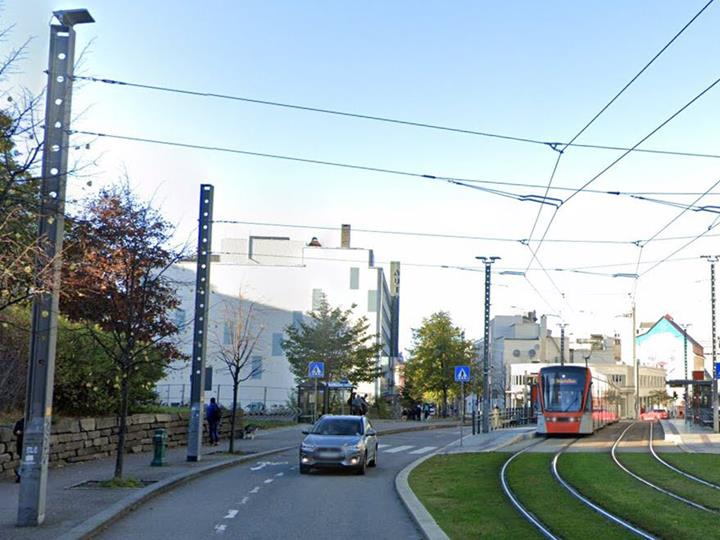

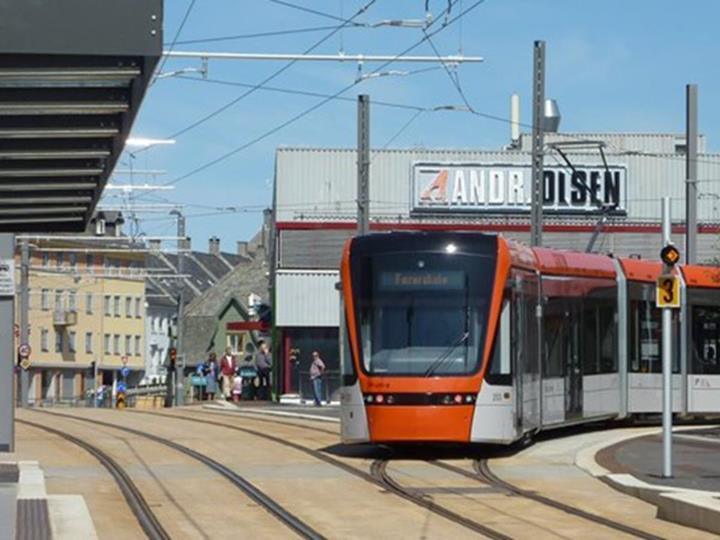

Расчёты модели контактной сети трамвая в Норвегии
Проект заказчика
Департамент инфраструктуры компании SDEA Engineering Solutions имеет большой опыт работы в железнодорожной отрасли, особенно в области проектирования систем электрификации с использованием воздушной контактной сети (OCS/OLE). Были разработаны проекты для высокоскоростных поездов в Англии и трамвайных линий в Норвегии.
| Расчёт конструкций |
SDEA Engineering Solutions - Испания Моб. тел.: +34 653 942 425 www.sdeasolutions.com |
Модель

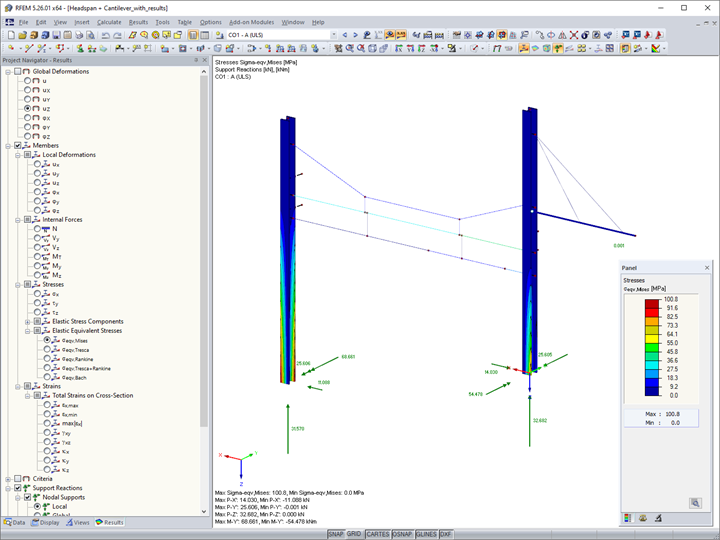

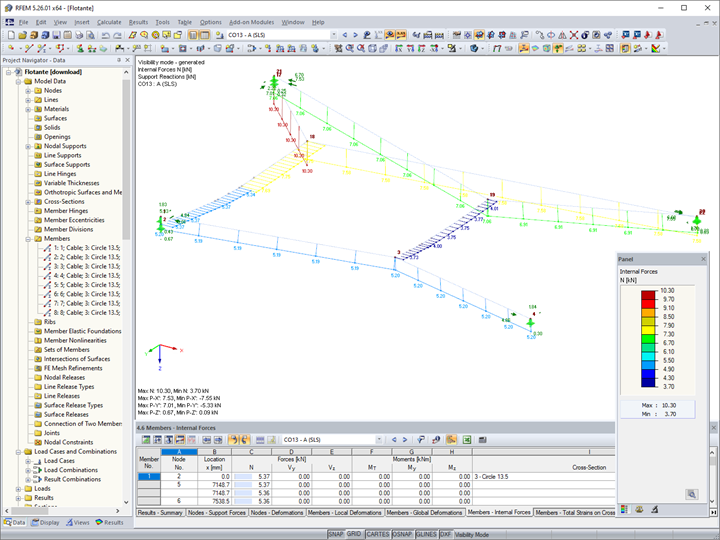

В проектах трамвайных линий при оценке воздушных линий контактной сети должны приниматься во внимание элементы с сильно нелинейной работой, что требует правильного статического анализа во избежание вывода линии из эксплуатации.
После тщательного сравнения представленного на рынке программного обеспечения, компания SDEA Engineering Solutions нашла необходимое решение в программе RFEM от Dlubal. Эта программа отличается очень хорошей кривой обучения (так же проста в использовании, как таблица Excel), большим количеством учебных материалов и обширной специальной документацией. Особо следует отметить команду технической поддержки и ее приверженность решению любых проблем, возникших на ранних этапах проекта.
С технической точки зрения, было очень важно иметь возможность создания полностью параметрических моделей, от геометрии до нагрузок и конечных результатов. Еще одним важным моментом было интуитивное и гибкое меню программы для задания сочетаний воздействий, а также тот факт, что многие из них были предваритедьно заданы в соответствии с актуальными нормативами различных стран.
Расположение проекта
Ставангер, НорвегияКлючевые слова
Модель контактной сети Стальная конструкция Проектирование железных дорог Канат
Добавить комментарий...
Добавить комментарий...
- Просмотры 393x
- Обновления 20. декабря 2021
