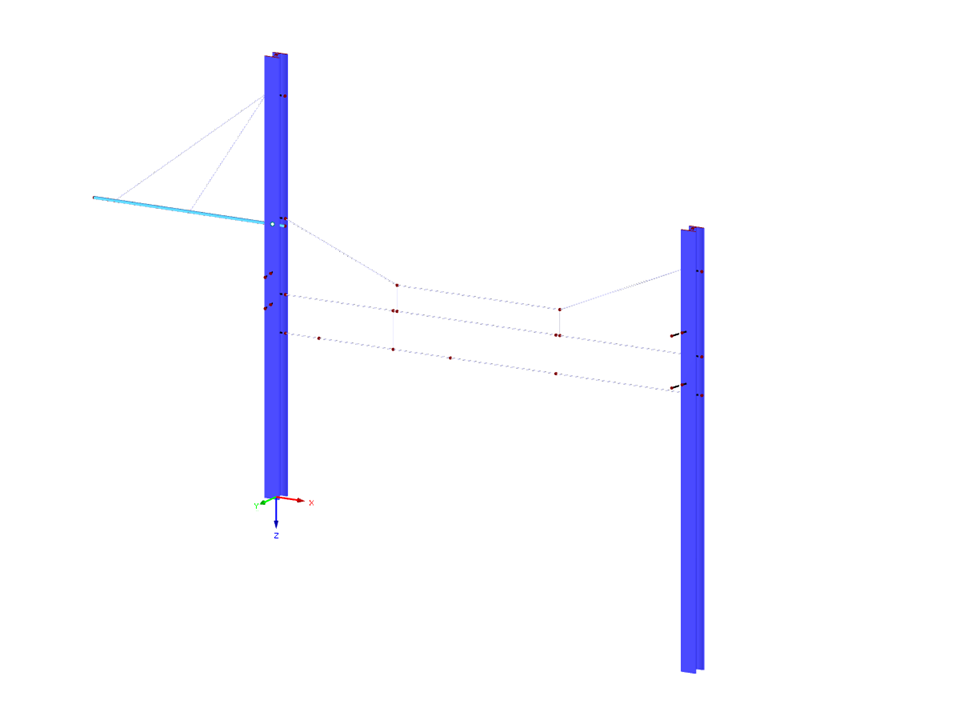

Model trolejového vedení pro tramvaje
| Počet uzlů | 55 |
| Počet linií | 25 |
| Počet prutů | 25 |
| Počet zatěžovacích stavů | 10 |
| Počet kombinací zatížení | 20 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 4,069 t |
| Rozměry | 13,033 x 0,770 x 10,824 m |
| Verze programu | 5.26.02 |
