Manuel en ligne RFEM | Surfaces
Modèle d'assemblage aux éléments finis de 2 barres utilisant le type plaque sur plaque. L'assemblage est créé à l'aide du module complémentaire Assemblages acier dans RFEM 6. L'assemblage peut être calculé séparément, indépendamment du modèle structurel.

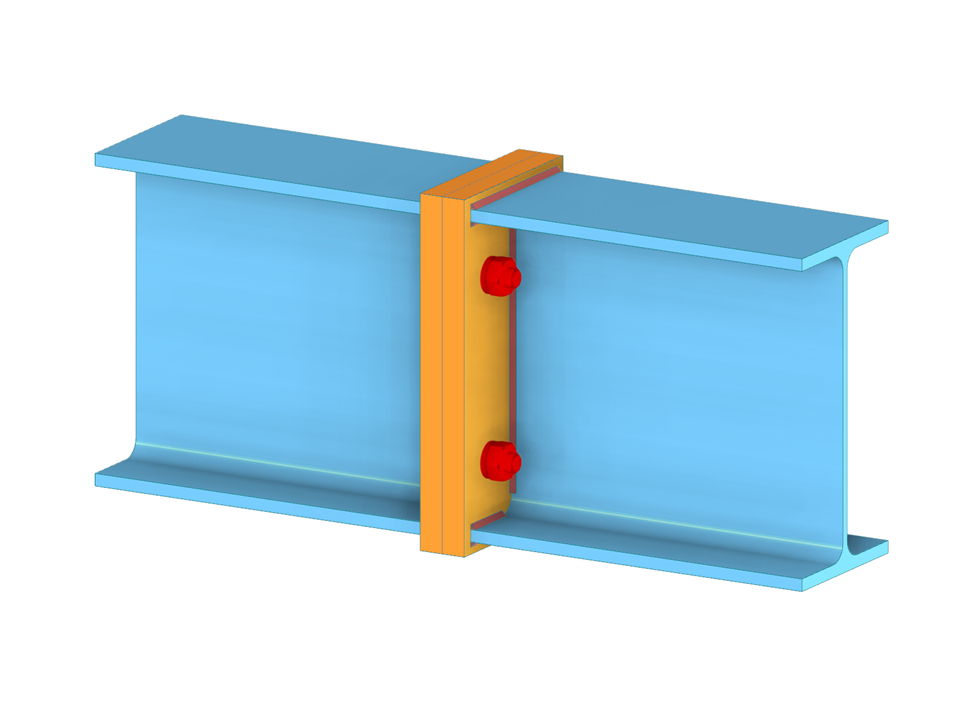

Assemblage acier de deux barres
| Nombre de nœuds | 554 |
| Nombre de lignes | 436 |
| Nombre de barres | 272 |
| Nombre de surfaces | 34 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,043 t |
| Cotation fonctionnelle | 0,850 x 0,290 x 0,155 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
