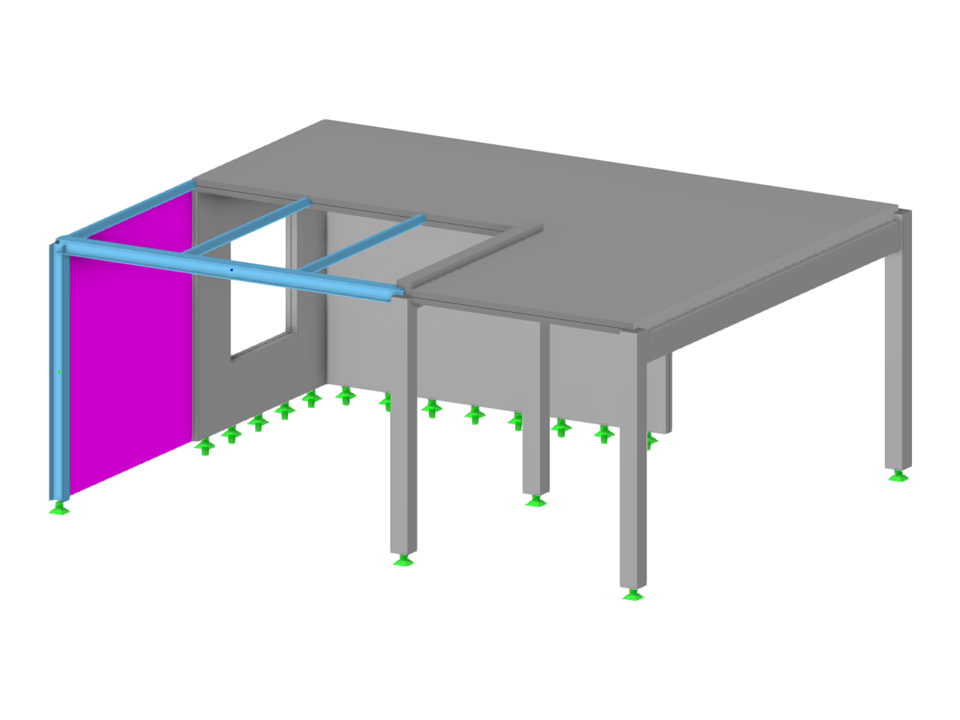

Скачайте модель данной железобетонной и стальной конструкции и откройте ее в программе для расчета конструкций RFEM.
Эта модель была использована в бесплатном вебинаре 'Новые функции в RFEM 6 и RSTAB 9' 12 мая 2022 года (арабский).
Бетонные и стальные конструкции
| Количество узлов | 24 |
| Количество линий | 26 |
| Количество стержней | 11 |
| Количество поверхностей | 4 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 34 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 53,806 t |
| Размеры | 10,000 x 4,000 x 8,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
