Laden Sie hier das Modell einer Beton- und Stahlkonstruktion herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wurde im Gratis-Webinar "Neue Features in RFEM 6 und RSTAB 9" vom 12. Mai 2022 (auf Arabisch) verwendet.

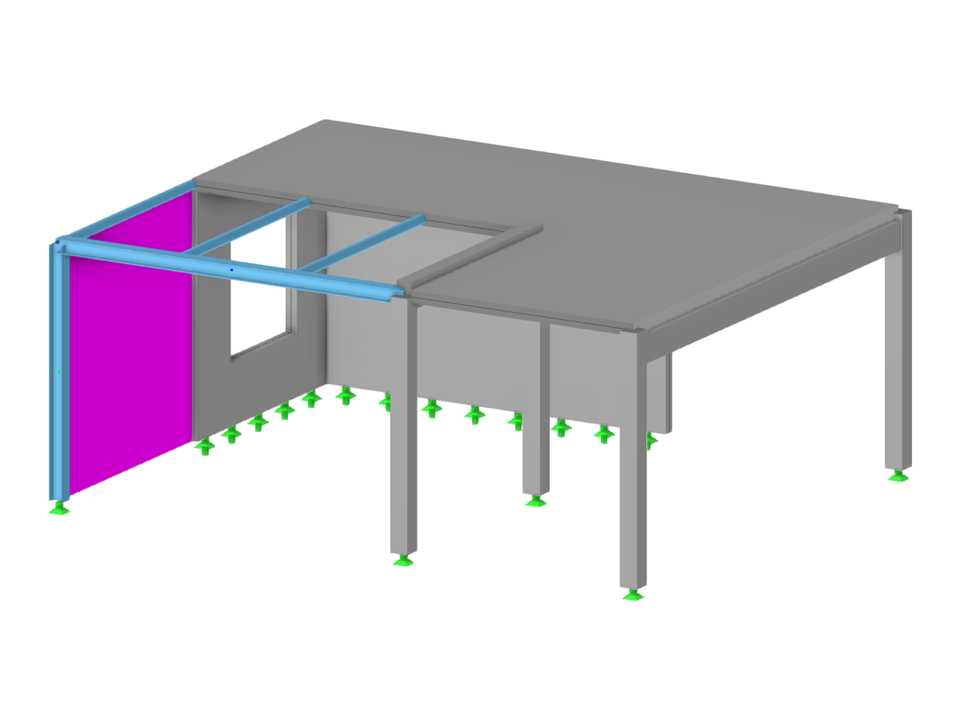

Beton- und Stahlkonstruktion
| Anzahl Knoten | 24 |
| Anzahl Linien | 26 |
| Anzahl Stäbe | 11 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 34 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 53,806 t |
| Abmessungen | 10,000 x 4,000 x 8,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
