Téléchargez ici le modèle de cette structure en béton et acier et ouvrez-le avec le logiciel de calcul de structure aux éléments finis RFEM.
Ce modèle a été utilisé dans le webinaire gratuit ' Nouvelles fonctionnalités dans RFEM 6 et RSTAB 9 ' du 12 mai 2022 (en arabe).

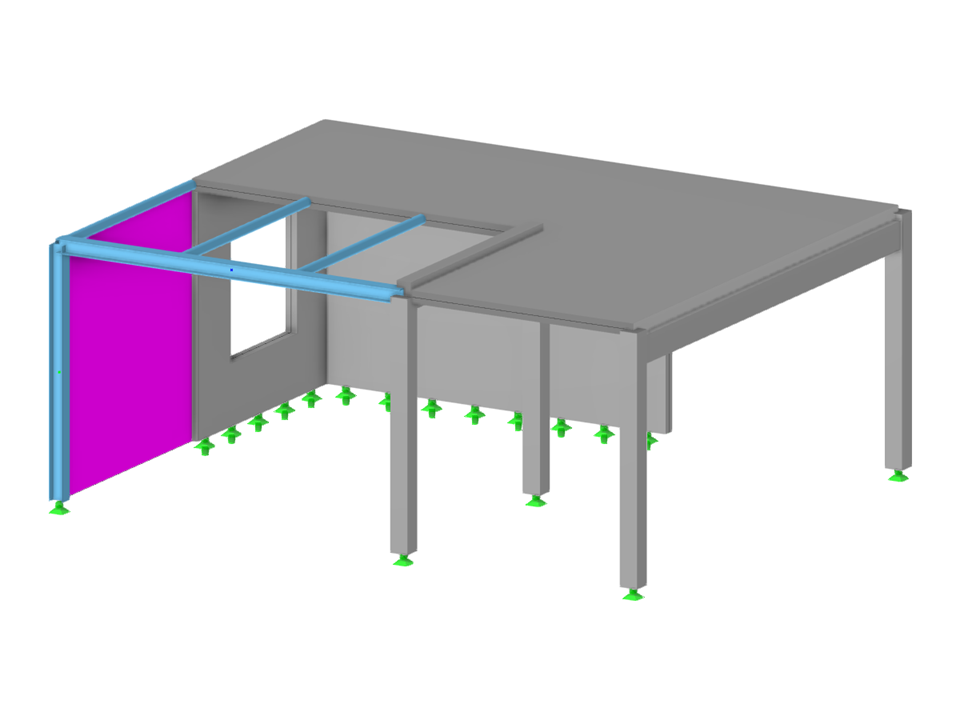

Structure en béton et acier
| Nombre de nœuds | 24 |
| Nombre de lignes | 26 |
| Nombre de barres | 11 |
| Nombre de surfaces | 4 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 34 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 53,806 t |
| Cotation fonctionnelle | 10,000 x 4,000 x 8,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
