канат
Скачать модель
Описание

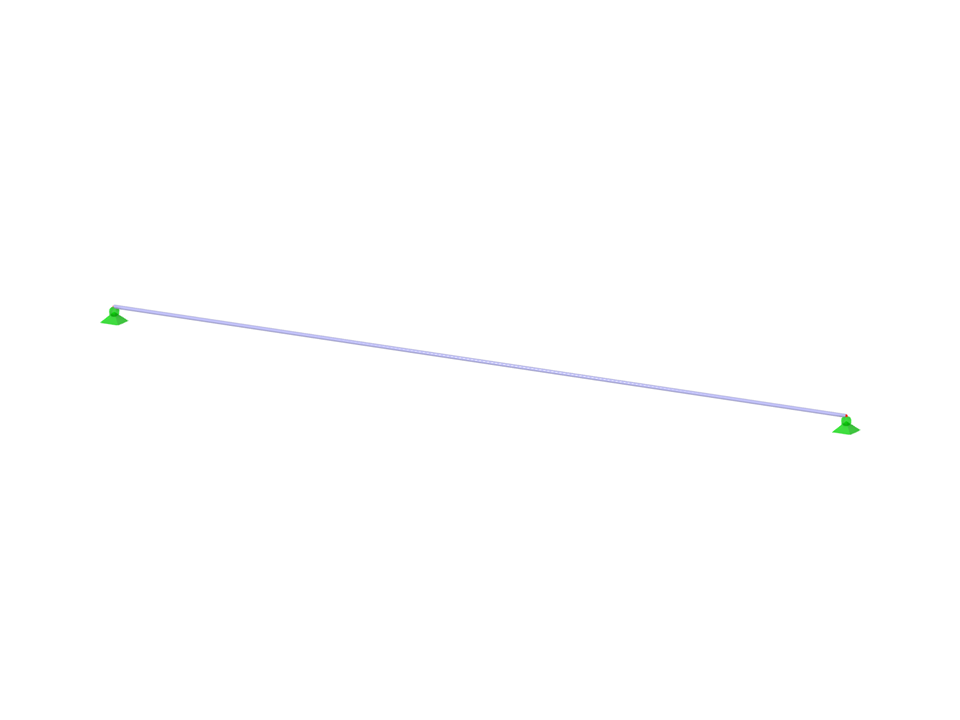

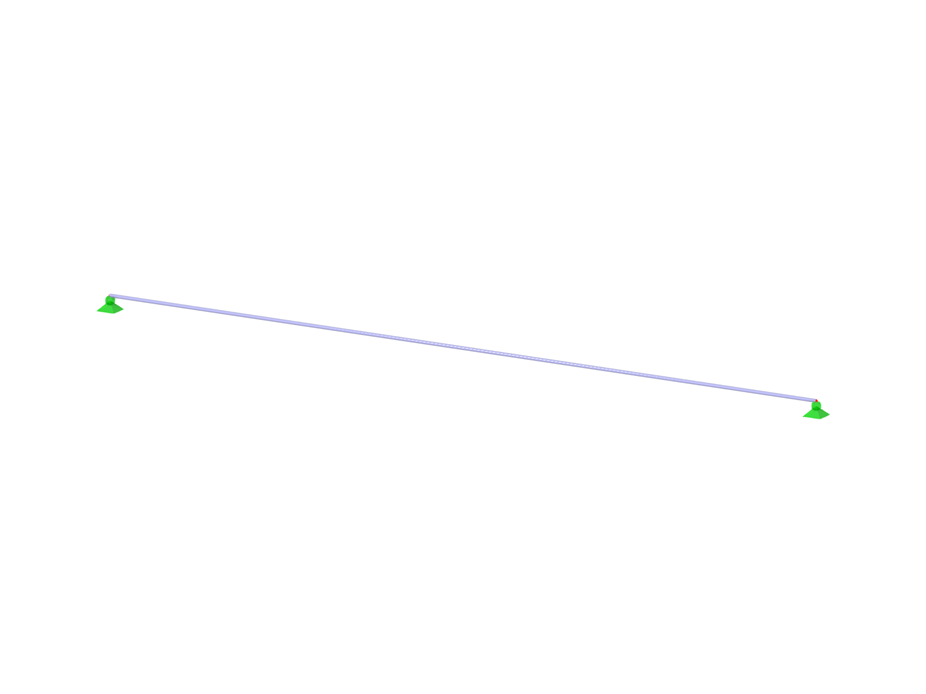

Модель для отображения трех представлений топологии в RFEM 6.
Ключевые слова
Добавить комментарий...
Добавить комментарий...
- Просмотры 193x
- Скачивания 18x
- Количество узлов 2
- Количество линий 1
- Количество стержней 1
- Количество поверхностей 0
- Количество тел 0
- Количество загружений 3
- Количество сочетаний нагрузок 8
- Количество расчетных сочетаний 0
- Общий вес 0,062 т
- Размеры 10,000 х 0,000 х 0,000 м
Правовая оговорка
Данную расчетную модель можно свободно скачивать и использовать в учебных целях или в своих собственных проектах. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![[EN] Вебинары | Расчет стержней по ADM 2020 в программе RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972675/2972675.png?la=ru&mw=348&mlid=774A666BC750439EB8D37FE862F44D2A&hash=B5F22B74CD4D76458FDEC742FF143F3BCB143878)
![[EN] Расчет стальных и мембранных конструкций | RFEM | Информационный день онлайн | 15.12.2020 | 1/4](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972615/2972615.png?la=ru&mw=348&mlid=68035C3E1DA740F2BEDCDA34022AD669&hash=3B856B81BC02B20748DC7E22909146C852D18C8E)
![[EN] Вебинар Dlubal | Расчет натяжных мембранных конструкций и CFD моделирование ветровых нагрузок](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972447/2972447.png?la=ru&mw=348&mlid=FE73BA4688704315A5CB23E7E3454F56&hash=C7AC218744B2A590E464901E1E226092F5644D73)
![[EN] SVT 016 | Поиск формы мембраны покрытия](/-/media/Images/netgenium/thumbnails/1/8/1/9/3/1819335/1819335.png?la=ru&mw=348&mlid=F02BB603CBBA428195C39BDEAEF6528F&hash=EE2F43DE497F0761B0C2FCD435CC7C897E087D9B)
![[EN] PF 001402 | Отображение топологии на деформированной конструкции](/-/media/Images/netgenium/thumbnails/3/2/2/5/9/3225989/3225989.png?la=ru&mw=348&mlid=35F4E78211134B6F9DC8DE6834FFD028&hash=DD3984D4136D4DFC5F8DE9F5EBCD1ACC2C6A3CFB)
![[EN] RWIND Simulation | Конструкция зонта в аэродинамической трубе](/-/media/Images/netgenium/thumbnails/2/9/9/4/6/2994601/2994601.png?la=ru&mw=348&mlid=B5013053AE2D4D0AB1514EFEDAA7C860&hash=D7055A79B9DA799E50E1E2FA25710983DAF7570E)
RFEM 6 содержит аддон Поиск формы для определения равновесных форм поверхностных моделей, подверженных растяжению, и стержней, подверженных действию осевой силы. Этот аддон можно активировать в общих данных модели и применить для нахождения геометрического положения, в котором предварительное напряжение облегченных конструкций находится в равновесии с существующими граничными реакциями.
По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в аддон Поиск формы для RFEM 6 были добавлены следующие новые функции:
- Задание всех граничных условий нагрузок для поиска формы в одном загружении
- Сохранение результатов поиска формы в качестве исходного состояния для дальнейшего анализа модели
- Автоматическое придание начального состояния для поиска формы с помощью мастеров комбинаторики ко всем ситуациям нагрузок в расчётной ситуации
- Дополнительные геометрические граничные условия поиска формы для стержней (длина без нагрузки, максимальный вертикальный прогиб, вертикальный прогиб в нижней точке)
- Дополнительные граничные условия определяющей форму нагрузки для стержней (максимальная сила в стержне, минимальная сила в стержне, горизонтальная составляющая растяжения, растяжение на конце i, растяжение на конце j, минимальное растяжение на конце i, минимальное растяжение на конце j)
- Тип материала «Ткань» и «Пленка» в базе данных материалов
- Параллельные поиски формы в одной модели
- Моделирование последовательных состояний поиска формы в увязке с аддоном Расчёт стадий строительства (CSA)
