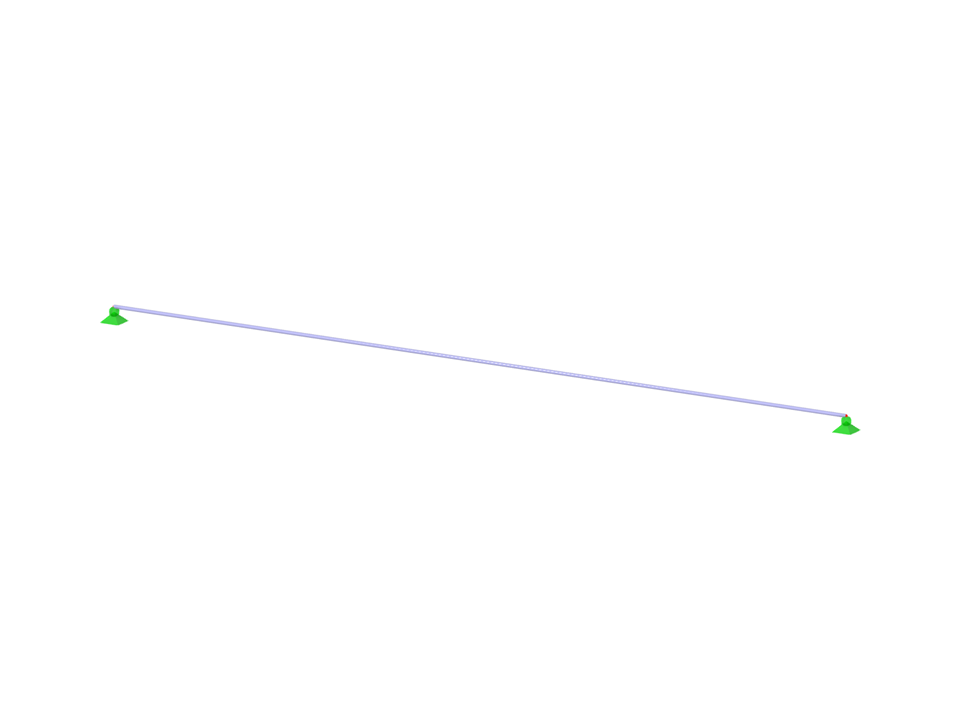

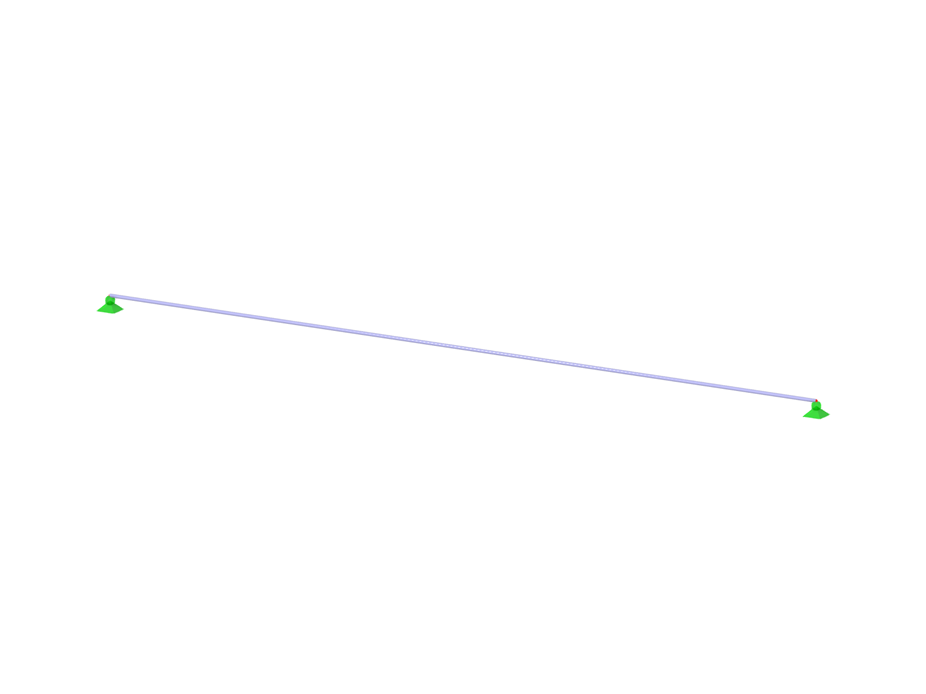

Cabo
Modelo para download
Descrição
Modelo para representação das 3 topologias no RFEM 6.
Palavras-chave
Escreva um comentário...
Escreva um comentário...
- Visualizações 191x
- Downloads 18x
- Número de nós 2
- Número de linhas 1
- Número de barras 1
- Número de superfícies 0
- Número de sólidos 0
- Número de casos de carga 3
- Número de combinações de cargas 8
- Número de combinações de resultados 0
- Peso total 0,062 t
- Dimensões 10,000 x 0,000 x 0,000 m
Nota legal
Pode fazer o download deste modelo estrutural para o utilizar para fins de formação ou para os seus projetos. No entanto, não assumimos qualquer garantia ou responsabilidade pela precisão ou integridade do modelo.
![[EN] Seminário web | Dimensionamento de barras ADM 2020 no RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972671/2972671.png?la=pt&mw=348&mlid=A008CE4F7781412EB0366C3EAB1FF7C8&hash=99210AB2619E843E2CFAD430193A020CAC41746C)
![[EN] Seminário web Dlubal | Estruturas de membranas de tração e simulação de cargas de vento CFD](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972443/2972443.png?la=pt&mw=348&mlid=547E5C25B0BA4A62ACDDAF92E2D0F2C9&hash=5E7405460F4787338DA354D97D3B7684795C33B2)
![[EN] SVT 016 | Determinação da forma de uma membrana de cobertura](/-/media/Images/netgenium/thumbnails/1/8/1/9/3/1819330/1819330.png?la=pt&mw=348&mlid=BFA75295A10A4761B1AFEEBE4ADB0C1C&hash=6464EA3D289FB411CEA91A6E7987460AF580B925)
![[EN] PF 001402 | Visualização de topologia numa estrutura deformada](/-/media/Images/netgenium/thumbnails/3/2/2/5/9/3225985/3225985.png?la=pt&mw=348&mlid=6BF11D1A56874D96BCC80D2AFC4821B7&hash=E42AD2629F0A1034A0A1C24D7C0434640AFDDCFA)
O RFEM 6 inclui o módulo Form-finding para determinar as formas de equilíbrio de modelos de superfície sujeitos a tração e de barras sujeitas a forças axiais. Este módulo pode ser ativado nos dados gerais do modelo e pode ser utilizado para encontrar a posição geométrica onde o pré-esforço de estruturas leves está em equilíbrio com as reações de fronteira existentes.
Em comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), foram adicionadas as seguintes novas funções ao módulo Form-finding para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
-
