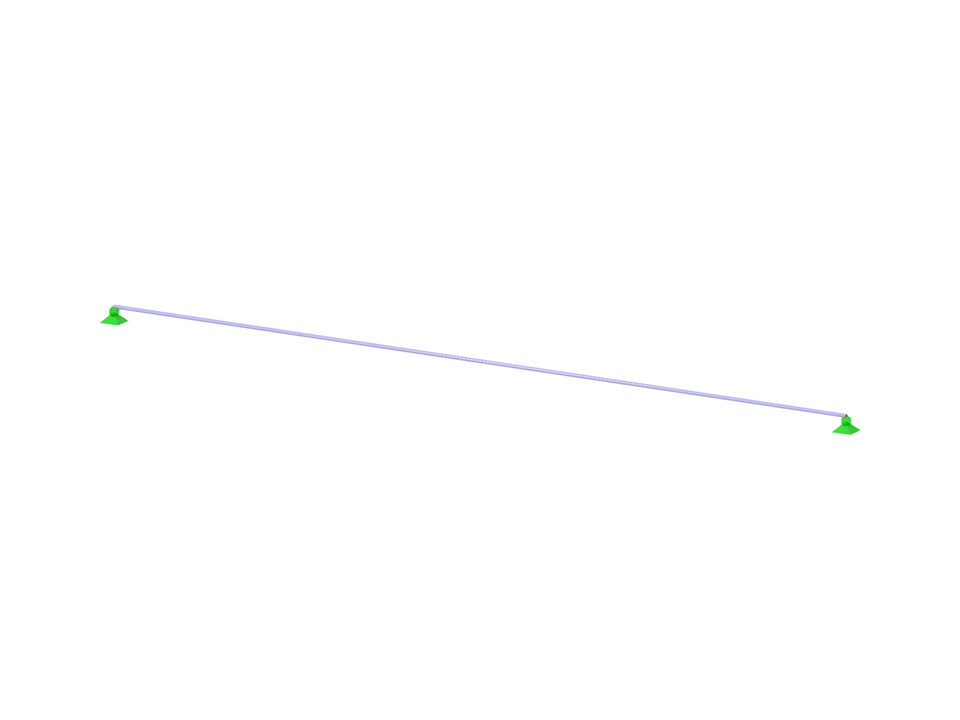

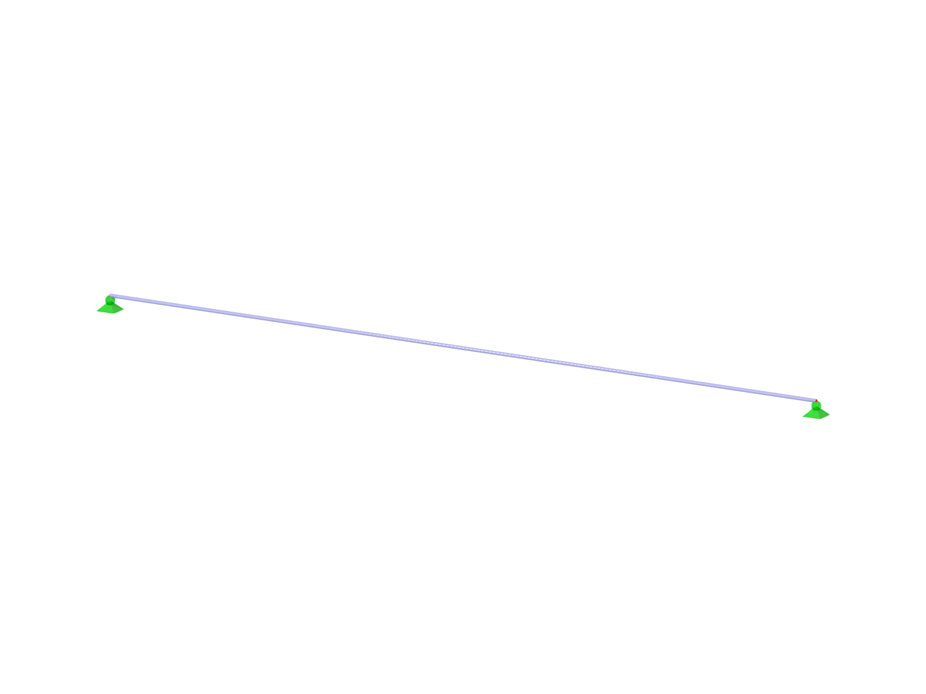

Seilstab
Modell zum Herunterladen
Beschreibung
Modell zum Darstellen der 3 Topologie-Darstellungen in RFEM 6.
Schlüsselwörter
Schreiben Sie einen Kommentar...
Schreiben Sie einen Kommentar...
- Aufrufe 196x
- Downloads 18x
- Anzahl Knoten 2
- Anzahl Linien 1
- Anzahl Stäbe 1
- Anzahl Flächen 0
- Anzahl Volumenkörper 0
- Anzahl Lastfälle 3
- Anzahl Lastkombinationen 8
- Anzahl Ergebniskombinationen 0
- Gesamtgewicht 0.062 t
- Abmessungen 10.000 x 0.000 x 0.000 m
Haftungsausschluss
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
![[EN] Webinar | ADM 2020 Stabbemessung in RFEM](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972668/2972668.png?la=de&mw=348&mlid=D7563DD836174E6D92E84CE40F3DDCE2&hash=D911A131D6642FC101E4E8F215EC4AAA68E6A540)
![[EN] Bemessung von Stahl- und Membrankonstruktionen | RFEM | Infotag Online | 15.12.2020 | 1/4](/-/media/Images/netgenium/thumbnails/2/9/7/2/6/2972608/2972608.png?la=de&mw=348&mlid=E1AA448D0F84448185EC6C6D4E43710D&hash=036F500C66B904AC0148110741140501DD78808A)
![[EN] Dlubal-Webinar | Spannmembran-Strukturen und CFD-Windlastsimulation](/-/media/Images/netgenium/thumbnails/2/9/7/2/4/2972440/2972440.png?la=de&mw=348&mlid=B990D99762AC4A0A839B087AB22142E4&hash=C38A08948C23BA49C230FDDBBE8157D9574025E3)
Zur Ermittlung der Gleichgewichtsformen von zugbelasteten Flächenmodellen und normalkraftbeanspruchten Stäben steht in RFEM 6 das Add-On Formfindung zur Verfügung. Dieses Add-On lässt sich in den Basisangaben des Modells aktivieren und kann verwendet werden, um die geometrische Lage ausfindig zu machen, in der die Vorspannung von Leichtbautragwerken im Gleichgewicht mit den vorhandenen Randreaktionen steht.
Im Vergleich zum Zusatzmodul RF-FORMFINDUNG (RFEM 5) sind im Add-On Formfindung für RFEM 6 folgende neuen Features hinzugekommen:
- Vorgabe aller formgebenden Lastrandbedingungen in einem Lastfall
- Ablage der Formfindungsergebnisse als Anfangszustand für weitere Modellanalyse
- Automatische Zuordnung des Formfindungs-Anfangszustands über Kombinationsassistenten zu allen Lastsituationen einer Bemessungssituation
- Zusätzlich formgebende Geometrierandbedingungen für Stäbe (Unbelastete Länge, Maximaler vertikaler Durchhang, Vertikaler Tiefpunktdurchhang)
- Zusätzliche formgebende Lastrandbedingungen für Stäbe (Maximale Kraft im Stab, Minimale Kraft im Stab, Horizontale Zugkomponente, Zug am Ende i, Zug am Ende j, Mindestzug am Ende i, Mindestzug am Ende j)
- Materialtyp “Gewebe” und “Folie” in Materialbibliothek
- Parallel Formfindungen in einem Modell
- Simulation von sich nacheinander aufbauenden Formfindungszuständen in Verbindung mit dem Add-On Analyse von Bauzuständen (CSA)
