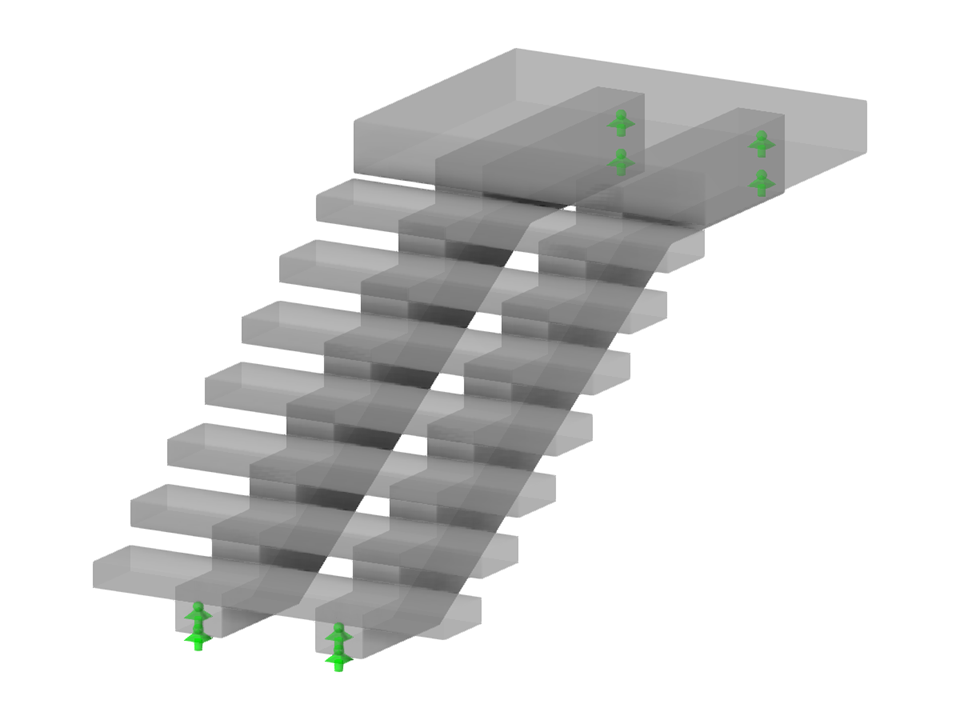

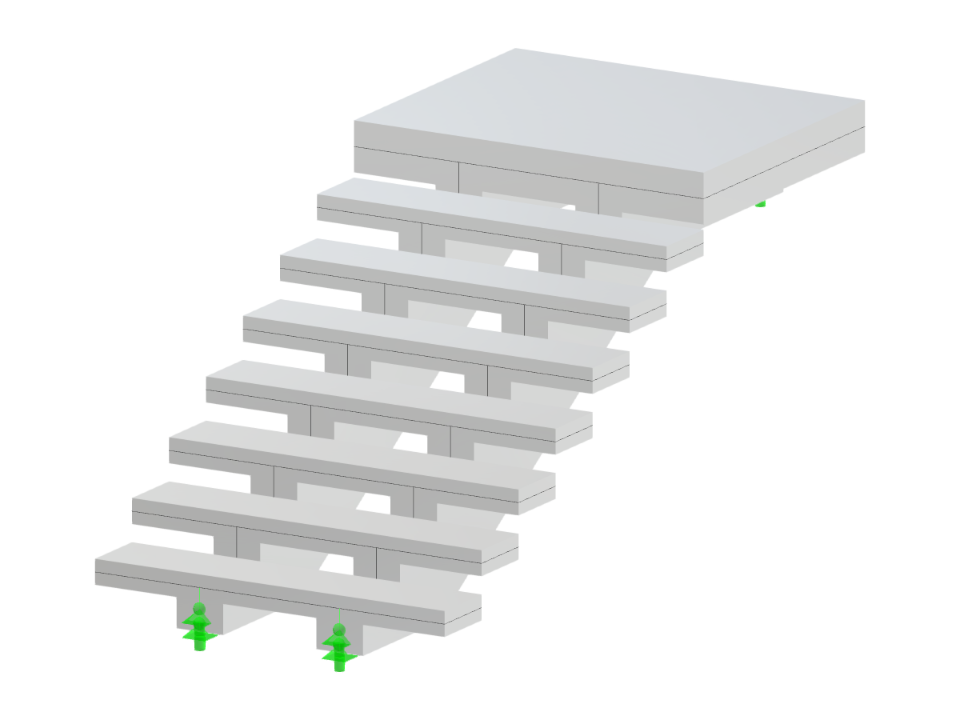

Железобетонная одномаршевая лестница, опирающаяся на сдвоенную хомутовую балку с верхней площадкой. Хребетная балка проходит под ступенями лестницы и крепится к окружающей конструкции, обеспечивая устойчивость и опору.
STC036 | Лестница с двойной балкой и верхней площадкой
| Параметры блока можно редактировать динамически | |
| Количество узлов | 72 |
| Количество линий | 72 |
| Количество стержней | 0 |
| Количество поверхностей | 10 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 2,764 t |
| Размеры | 1,500 x 1,360 x 3,125 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
