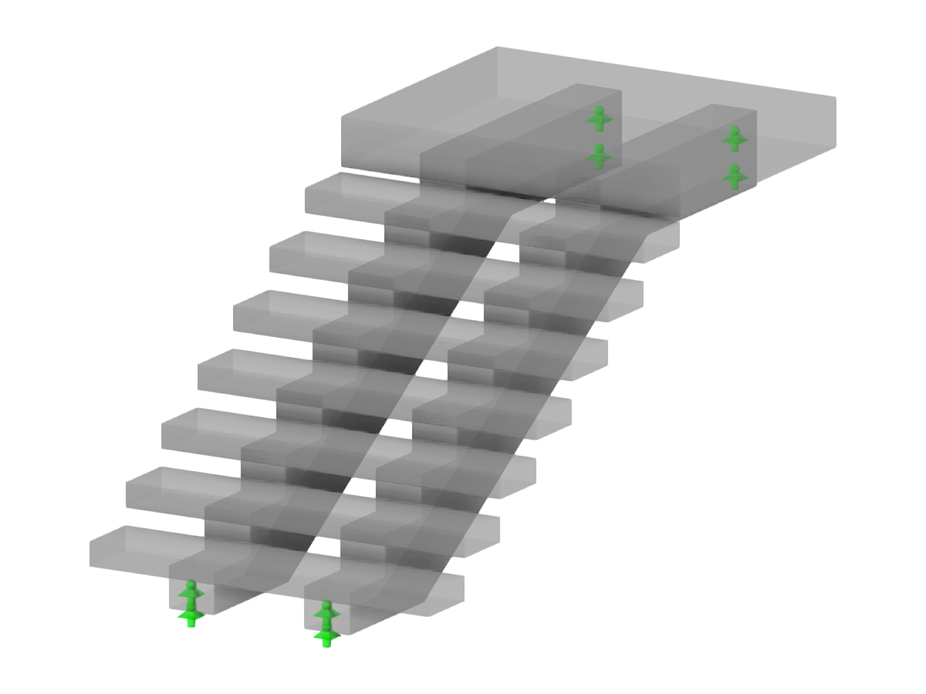

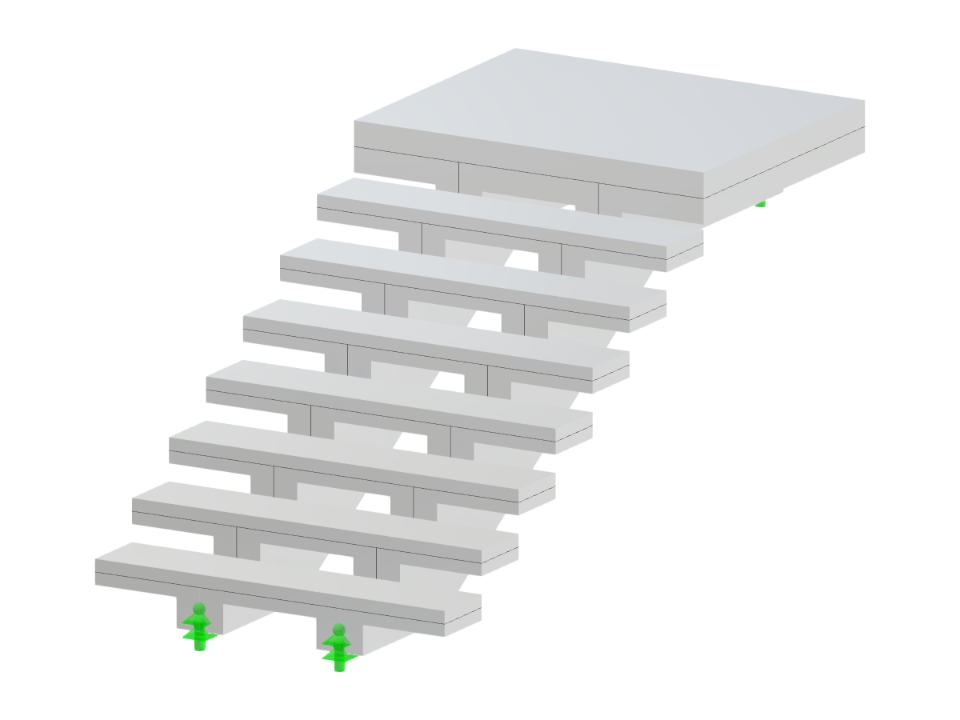

Escada de um lance em betão suportada por uma viga espiga dupla com patamar superior. A viga axial passa por baixo dos degraus da escada e está ancorada à estrutura envolvente, proporcionando estabilidade e apoio.
STC036 | Escada com viga vertebral dupla e patamar superior
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 72 |
| Número de linhas | 72 |
| Número de barras | 0 |
| Número de superfícies | 10 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 2,764 t |
| Dimensões | 1,500 x 1,360 x 3,125 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
