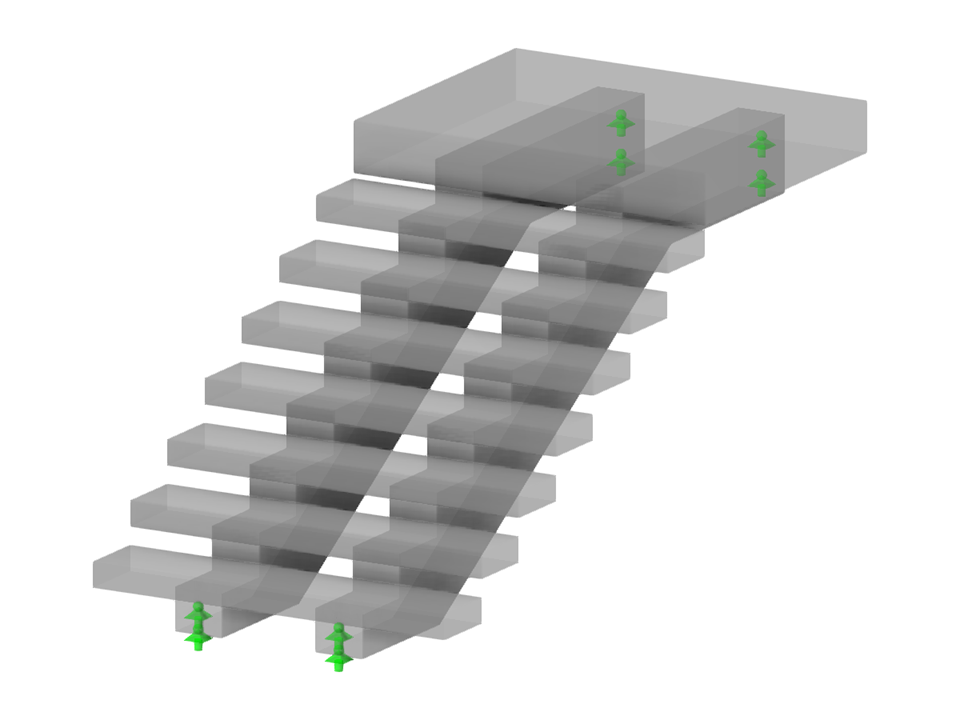

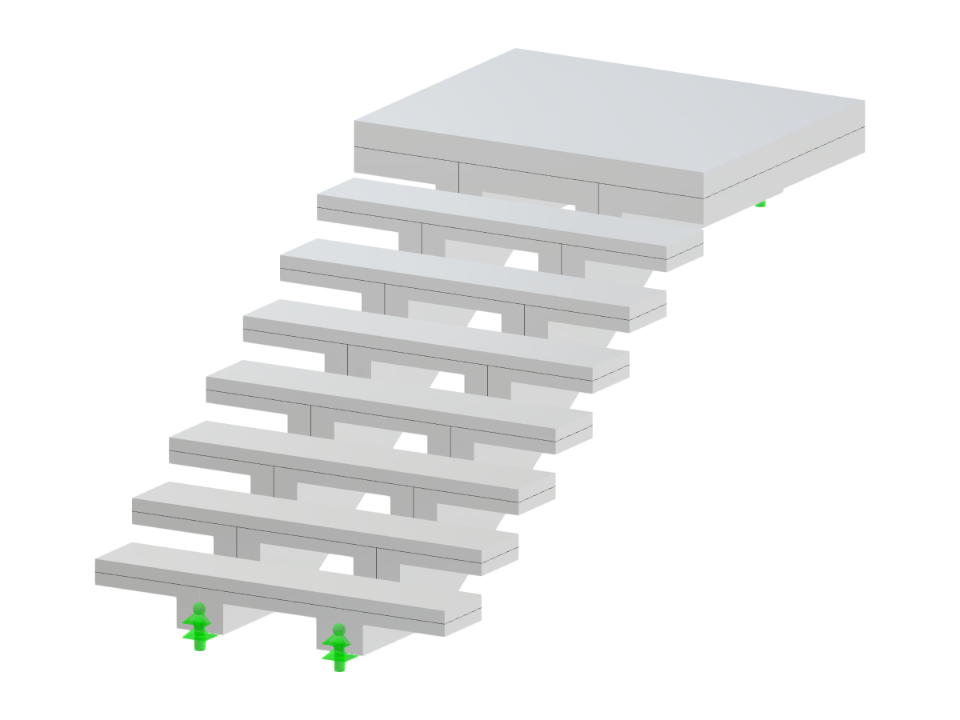

Jednobiegowe schody betonowe wsparte na podwójnej belce szkieletowej z górnym spocznikiem. Belka szkieletowa biegnie pod stopniami schodów i jest zakotwiona w otaczającej konstrukcji, zapewniając stateczność i oparcie.
STC036 | Klatka schodowa z podwójną belką grzbietową i spocznikiem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 72 |
| Liczba linii | 72 |
| Liczba prętów | 0 |
| Liczba powierzchni | 10 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,764 t |
| Wymiarowanie | 1,500 x 1,360 x 3,125 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
